Die schönen alten Dynacords...

Das mit dem Tweeter war ein Gäg von mir. Sowas brauchte man damals nicht für Bass, es sei denn in der 15/3er "Gesangsbox". Sehr schöne Schätzchen hast Du da!

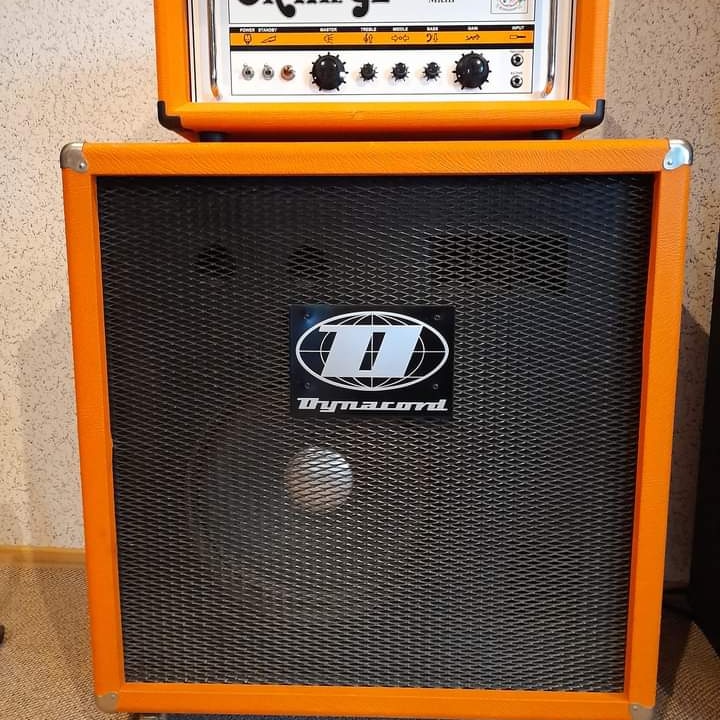

Bei der hier war ja ein Hörnchen mit drin, war aber explizite keine Bassbox klingt aber auch für Bass seriös! 😊

Die Vorstufe des BA300 ist mechanisch leider nicht so professionell aufgebaut.

Bei meinem zerbröselten die Eingangsbuchsen und die Platine aus eher billigem Pertinax ebenfalls, da sie über die Buchsen und die Potis befestigt war, was wohl über die Biegebelastungen die Leiterbahnen abhob. Epoxi wäre besser gewesen, noch besser ein paar Schrauben zum Befestigen.

Ansonsten ein guter Amp, sogar mit eigener Wicklung des AT für einen DI-Ausgang.

Das ist kein 100V-Abgriff, sondern eine DI-Wicklung mit XLR-Ausgang, mit „Studio Output +12dBm“ bezeichnet.


Anhänge

  • dynacord_ba300_sch.pdf
    298,4 KB · Aufrufe: 63
Wow, der EQ ist mit LRC-Gliedern aufgebaut? Oder wie nennt man das?
kann man so nennen; aber alle Graph-EQs sind eigentlich so aufgebaut,weil man sonst die nötige Flankensteilheit nicht hinbekäme (die Bänder würden sich viel zu sehr überlappen); lediglich wird häufig die Spule durch eine Ersatzschaltung mit Opamp ersetzt, weil deutlich billiger herzustellen...

Die Vorstufe des BA300 ist mechanisch leider nicht so professionell aufgebaut.

Bei meinem zerbröselten die Eingangsbuchsen und die Platine aus eher billigem Pertinax ebenfalls, da sie über die Buchsen und die Potis befestigt war, was wohl über die Biegebelastungen die Leiterbahnen abhob. Epoxi wäre besser gewesen, noch besser ein paar Schrauben zum Befestigen.

Ich habe auch noch das Original, auch noch im Einsatz. Aber um dem abzuhelfen habe ich mir vor 41(!) Jahren eine Epoxy-Platine gebastelt, noch ganz ohne PC mit Letraset Klebebahnen, Belichtung und Ätzen.
Das Ding funktioniert und ist seitdem stressfrei im Einsatz, weil es recht genau der Fender TSC ist umgerechnet auf Transistor.
Für die ganz Mutigen gibts Bild per PM.


Hallo zusammen,

aus aktuellem Anlass möchte ich den thread wiederbeleben und die Spezialisten um Unterstützung bitten:

Hat jemand seinen 80W Emi, Bassking oder Favorit in der Nähe oder gerade offen und könnte die DC-Widerstände der Primärwicklungen ausmessen?

Gestern Abend mal mit einem Baumarkt-Messgerät gemessen: 147 und 132 Ohm. Mein Fluke ist noch am anderen Wohnsitz.

Danke fürs Messen

Norbert

...145 und 136 Ohm sind es.
Rechnerisch nur 7%, aber ist das noch im Rahmen?
Immerhin müssen da schon ordentlich Ströme geflossen sein.
Die Anodensicherungen waren durch und der immerhin schon 2,2k Längswiderstand im Netzteil = auch SG-Widerstand ist überhitzt worden und hochohmig.

der immerhin schon 2,2k Längswiderstand im Netzteil = auch SG-Widerstand ist überhitzt worden und hochohmig.
uiiii...
Beim Trafo sehe ich das Problem, dass nach einem Überschlag die Isolierung des Drahtes was abbekommen hat; man misst also Werte mit dem Ohmmeter, die okay sind, aber bei höheren Belastungen kann es wieder blitzen -keine Idee, wie man die Integrität eines Trafo prüfen kann.
Stünde ich vor diesem Problem, würde ich mir einen Regeltrafo leihen und bei leicht übersteuertem Verstärker und der höchsten Impedanz=16Ohm als Last langsam die Netzspannung hochfahren und das nicht gerade mit neuen Röhren...aber da gibt es sicher noch kompetentere Tips???

O.k.
Ich kenne die Vorgeschichte nicht.
Habe ihn ja auch als defekt bekommen, wusste aber, dass der wegen vermutlich defekter Röhren vor 15J eingemottet wurde.
Muss auch nicht zwangsläufig einen Überschlag im AÜ gegeben haben.

Wollte nur erstmal wissen, ob die Werte und die Abweichungen plausibel sind.

Die Endstufenplatine selbst sieht einwandfrei aus, überall noch Originalteile incl der Potis drauf. Vllt gibt das nach Messung der Einzelkomponenten Rückschluss auf das was passiert ist.

Insgesamt eher Bastelprojekt, ohne Zeitdruck und Zwang, den mit 80W wieder voll instandzusetzen. Hab auch noch andere Baustellen, nicht-musikalischer Art ( z.B. S21 im "Ländle")

Vorerst als 40W mit 420V, etwas fehlangepasst, liefert bestimmt auch Erkenntnisse.
Immerhin hat der ein fast neuwertiges Holzgehäuse und alle Doppelpotis sind noch i.O.

Schönen Sonntag
( heute aus DD/Dixielandfest)

NB: Regeltrenntrafo hab ich gottseidank selber. So was ist extrem hilfreich

..Entwarnung... habe entsprechende Daten in einem anderen Forum gefunden. Meine Messwerte am ATR scheinen wohl identisch und realistisch.

Ich hatte lange Jahre einen Favorit II, den man für so ziemlich alles nehmen konnte, auch Gesang und satten Bass. Habe ich in den 70ern bei Ernst Knapp in Mörlenbach im Odenwald, falls der jemandem was sagt, für 200,00 DM erworben. Alles gut verarbeitet, hatte allerdings keine Röhrenvorstufe. 2014 habe ich ihn bei den Tube Amp Doctors hier in Worms überholen lassen, die jetzt leider keine Reparaturen mehr machen, und er klang besser den je :-) Vor zwei Jahren habe ich mich dann von ihm getrennt, weil ich die Sammlung verkleinert habe 😔 Diese alten deutschen Fabrikate haben zwar so ein bisschen das angestaubte Tanzcombo Image, aber die Qualität war gut.

Genau. Deshalb löte ich ja gerade an einem Eminent 2 um (erste 2 Baujahre, also noch viel älter als der Favorit 2 und noch Vollröhre) und verpasse ihm ein für Gitarre/Bass ausgelegtes Eingangsmodul. Und wenn das tut, kommt der G-2000 wieder auf den Tisch, also der große Bruder des Favorit 2.
