Ibanez Regulated Lo-Z Pickups mit Noll TCM2: Verdrahtungsgedanken...

mluther

mluther

gescheiterter Gescheiterer...
Beiträge
615
Ort
Bayern
Bassix
ß78.441
Lötkolben raus!
Mein Ibanez RD828LE kriegt eine Noll TCM2. Laut Noll verträgt die sich sowohl mit aktiven als auch mit passiven PUs.
An passive PUs habe ich schon viele TCMs angelötet, an aktive noch nie.
Situation: Direkt von Batterie Plus bekommen alle PUs 9V. Zurück kommt Signal (weiße Ader) und Masse.
Die würde ich jetzt folgendermaßen verdrahten:
- Beide PUs kriegen 9V
- 2x Signal an den Balance Poti
- Beide PU-Massen zusammen auf "PU GND" am Balance Poti
- "Common GND" an Klinken-Masse

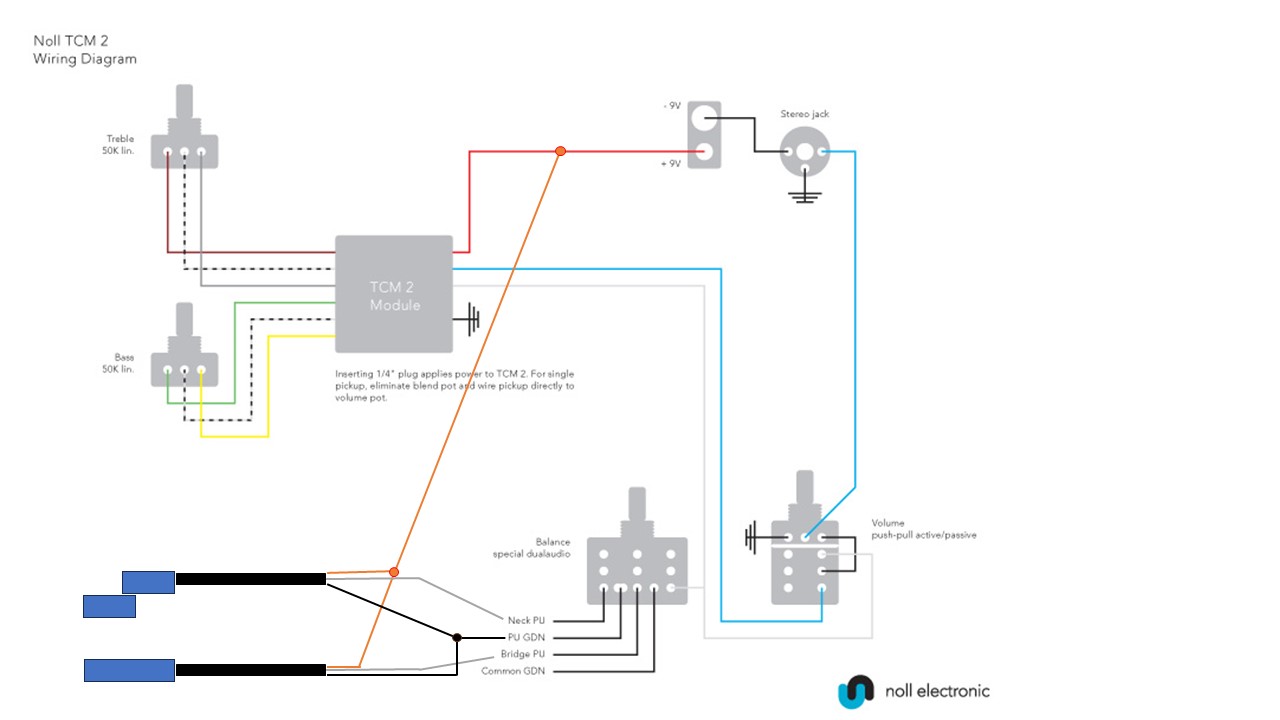

PU Lo-Z.jpg


Was meint die Schwarm-Intelligenz dazu? Liege ich richtig?

Edit sagt: Hat funktioniert und klingt super. Immer wieder ein Vergnügen, so 'ne Noll. Trifft voll meinen Geschmack, bin halt ein Aktiv-Fan.
