Hi Gemeinde,

ich will mir demnächst einen 51er Precision Pickup (Single Coil) wickeln.
Einzig über die Windungszahl bin ich mir noch nicht ganz im Klaren.
Irgendetwas zwischen 10000 und 13000 Windungen sollen es sein.

Weiß jemand wie die typischen Windungszahlen beim dem Pickup aussehen.
Danke schon mal für euer Feedback.

Grüße

F
frangerst
Gesperrter User
Beiträge
53
Lösungen
1
Bassix
ß1.993
Die Windungen allein machen nicht den Sound aus, Drahtstärke & Isomaterial (Formvar, Enamel) und die magnetische Flußdichte der Pole Pieces (AlNiCo V) haben ebenfalls Einfluss...

el_loco
el_loco
Well-Known Member
Beiträge
1.584
Ort
DE
Bassix
ß41.932
Das weiß ich auch .... ich verwende AlNiCo 5 Stabmagnete als Pole und Kupferlackdraht 42 AWG, das Isomaterial hat nur bzgl. des Abstandes zwischen den Drähten eine merkbare Auswirkung.
Ich weiß auch, dass die Spannung mit welcher gewickelt wird eine Auswirkung auf den Drahtwiderstand hat.

Das alles bringt mich aber bzgl. der typischen Windungszahlen nicht wirklich weiter.
Ich werde dann demnächst mal mit 11000 bis 12000 Windungen (sind 16% Unterschied in der Induktivität) wickeln.
Versuch macht klug. (evtl.)

Grüße

zeppo3000
zeppo3000
Well-Known Member
Beiträge
2.731
Lösungen
2
Ort
DE
Bassix
ß4.928
Hab meinen neulich abgewickelt, und da waren nur 9728 Windungen auf der Spule, die zweite hatte sogar nur 9727 drauf. Kann aber sein, dass ich mich verzåhlt habe...

el_loco
el_loco
Well-Known Member
Beiträge
1.584
Ort
DE
Bassix
ß41.932
@zeppo3000 : 51 Preci Pickup ist der alte mit Single Coil ... ich gehe davon aus, dass du nen Split Coil abgewickelt hast, oder?

zeppo3000
zeppo3000
Well-Known Member
Beiträge
2.731
Lösungen
2
Ort
DE
Bassix
ß4.928
War natürlich eh nur ein Witz :D
Aber im Ernst: hat der wirklich so viele Windungen drauf? Ich meine mich zu erinnern, dass die Jazzbass-Pickups, die ich mal beim Bassbau-Kurs gewickelt habe, um die 6000 Windungen hatten. Hast Du die 11k bis 12k irgenwo gelesen oder anhand von Widerstand und Wicklungslänge berechnet?

Logabass
Logabass
Passives Member
Beiträge
12.659
Lösungen
2
Bassix
ß58.868
@el_loco
Setz dich doch mal mit @Basshoschi in Verbindung, der baut/wickelt hobbymässig Tonabnehmer. Hoschi ist allerdings gerade in Urlaub, deswegen empfehle ich eine PN.

Paulito
Paulito
Well-Known Member
Beiträge
4.853
Lösungen
7
Ort
DE
Bassix
ß188.160
Die Windungszahl ist nur einer von vielen Faktoren.
Ganz entscheidend ist die Form der gewickelten Spule.
Bauchig, V-förmig nach oben oder unten, oder gerade, schlank und hoch oder eher flach und breit....
Macht alles ganz viel aus.
Dann noch wie weit die Magnete aus der Spule herausstehen.
Und natürlich die verwendeten Materialien, wie "stramm" die Wicklung ist, Wachsbad oder Lack, usw....

Habe in den 80ern ein paar PU's selber gewickelt.
Die ersten am Plattenspieler! (kein Witz)
Später dann mit einer kleinen uralten popligen Wickelmaschine.

Fazit:
Sehr Zeitraubend, die Ergebnisse durchwachsen.
Ich überlasse das lieber Firmen, die damit Erfahrung und die optimalen Produktionsbedingungen haben.

Nordstrand, SD, Fender und einige andere können das richtig gut.

Ich nicht. ;-)

Buuuuummmmm,
Paul

G
Gast25243
Guest
Moin, da klink ich mich dann halt mal mit ein :D
Also, nachdem ich mein Ibanez auf nahezu 100% korrekt eingestellt hatte und er shyce klang überlegte ich warum.

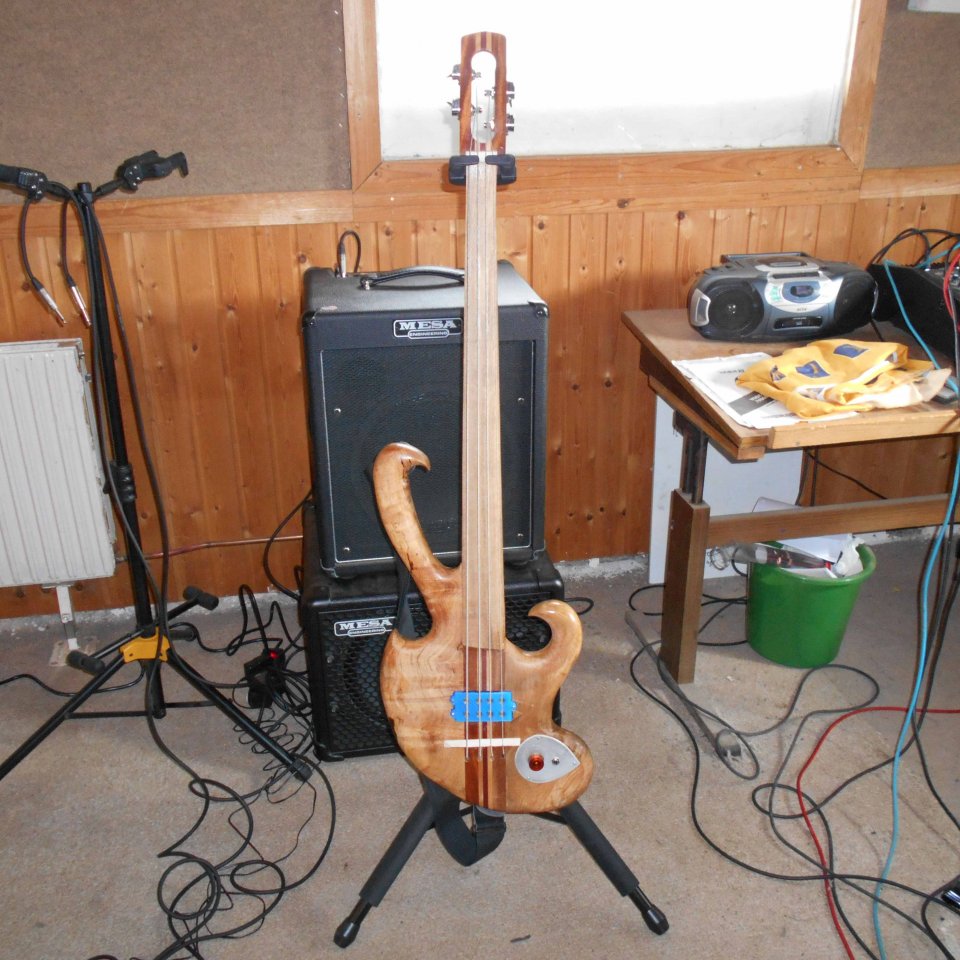

Ich kam zum Entschluss dass es an den Feldlinien um den Brückenmagnet liegen musste. Was tun? Ich wickelte für mein Bastelbass 8 Spulen, verpasste jeder einen Neodymmagneten, machte Fenderverschaltung, und vergoss alles in Harz. Das Ergebnis? Umwerfend!!! Perfekte Saitenlage, absolut 100%ige Platzierung unter den Saiten. 100% Sound. @profamateur wollte, erkannte, mochte, liebte die Idee. Er bekam den HMK001, und das ist gut so!
Naja, die Physik lässt sich nicht verarschen, weder von Fender, noch von Delano oder sonst wem.
Möglicherweise gibt es auch hier noch Potential.
Weiß nicht, aber ich denke, das funzt schon sehr gut.

Liebe Grüsse , Maddin


Prof-A.
Prof-A.
H3rr J3m!n3, Gr1f D5mmt-5ch v1n L7dd3rl3d3r-Gr!mm
Beiträge
37.272
Lösungen
1
Ort
Niedaniehier - SH
Bassix
ß307.419
@profamateur wollte, erkannte, mochte, liebte die Idee. Er bekam den HMK001, und das ist gut so!

...yep...:prost:...


Aber frag doch mal unseren @profamateur

...stehe für Auskünfte gerne zur Verfügung...



...:stolz:...

P.:-):bier:

schmaler68
schmaler68
New Member
Beiträge
24
Bassix
ß720
Also ich habe durch Zufall gesehen das jemand mal ein Video online gestellt hatte und "Halbzeit" beim Wickeln gestoppt hatte, da waren es beim Jazz Bass 4800 Windungen, also macht das Gesamt 9600. Ich selbst habe mir letztes Jahr welche Selbst gewickelt mit 11000U, das Ergebnis ist beachtlich, sie knurren sehr schön, ABER es kommen auch mehr Störgeräusche auf. Ich habe dann mehrere Sätze locker gewickelt und sehr ungleichmäßig, jeder hatte einen leicht anderen Ton, aber keiner davon schlecht. Im Gegenteil, selbst ein Versuch mit Barren-Magnet und Stahlnägeln als Polpieces bringt einen besseren Sound als ein Duncan aus der Serienfertigung...also ich kann mir nichts anderes vorstellen als selber zu wickeln...
Ich möchte mir auch noch einen Preci-Pickup machen der nach der Modell-Pflege mit 2Spulenkörpern, aber ich finde nirgendwo die Windungszahl für 63er Draht...
Groovigen Gruß Kay
