Dicke Dinger - Heimat der grossen, schweren Amps u

  • #7.261
Zurzeit im Probenraum:

Zuletzt bearbeitet:
  • Like
Reaktionen: energy, soundcity5150, Isso und 18 andere


  • #7.264
Sä Lärm is real… schon bemerkenswert, was son altes Eisenschwein aus ner potenten Box drückt. Macht schwer Bock (pun intended :ugly:). Bin dann mal beim Zahnarzt, die Füllungen wieder reinkleben :stars:

Wird hinten übrigens nur handwarm nach ner Stunde Vollgas noch über Probelautstärke (die er sehr entspannt rüberbringt). Irgendwer schrieb irgendwo, dass man auf seinem hätte Eier braten können - da muss was defekt gewesen sein.

Anhang anzeigen 847553
Das kommt schon, wenn Du 3 Stunden spielst und das im Hochsommer oder blöderweise die Jacke drüber liegt, dann wird er auch warm. Der hat ja keinen Lüfter, da muss das schon mit Headroom dimensioniert sein. Und ja, die Teile machen gut Lärm, aber das liegt auch daran, was Du an Kisten drunterstellst. 3-6dB im Wirkungsgrad der Box, gerade im LF Bereich sind schnell mal drin, wenn man das alte EVM Geraffel mit so neumodischen Leichtspeakern vergleicht.

Anhang anzeigen 848895

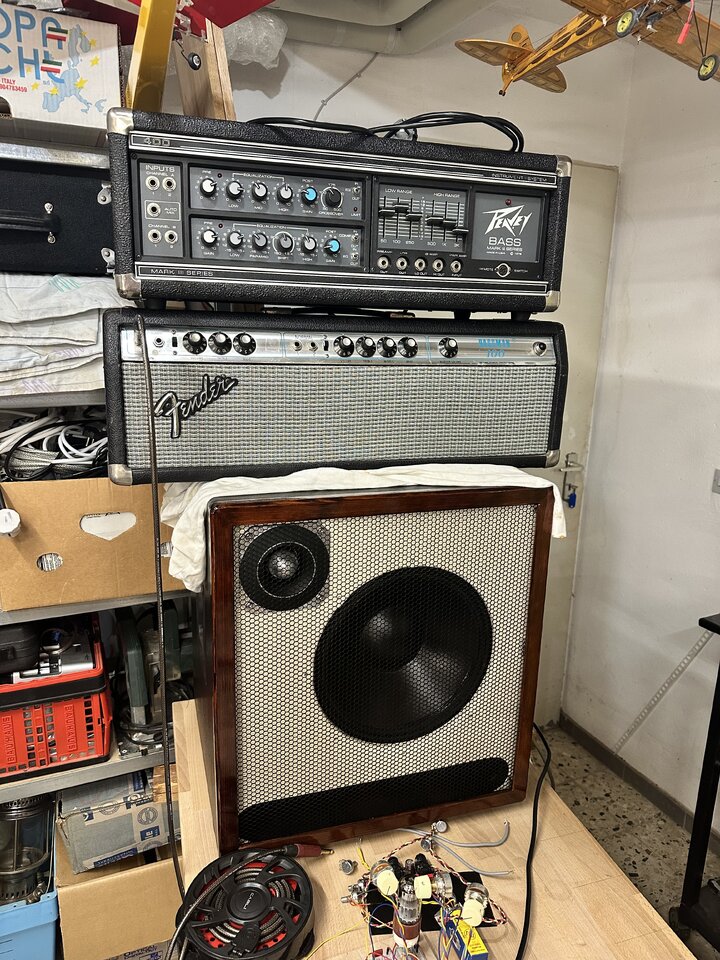

Das war in meinem Bastelkeller nach Fertigstellung des Amps auf meiner selbst gebauten 1x12 plus HT, und dem 100W Bassman. Anhang anzeigen 848896

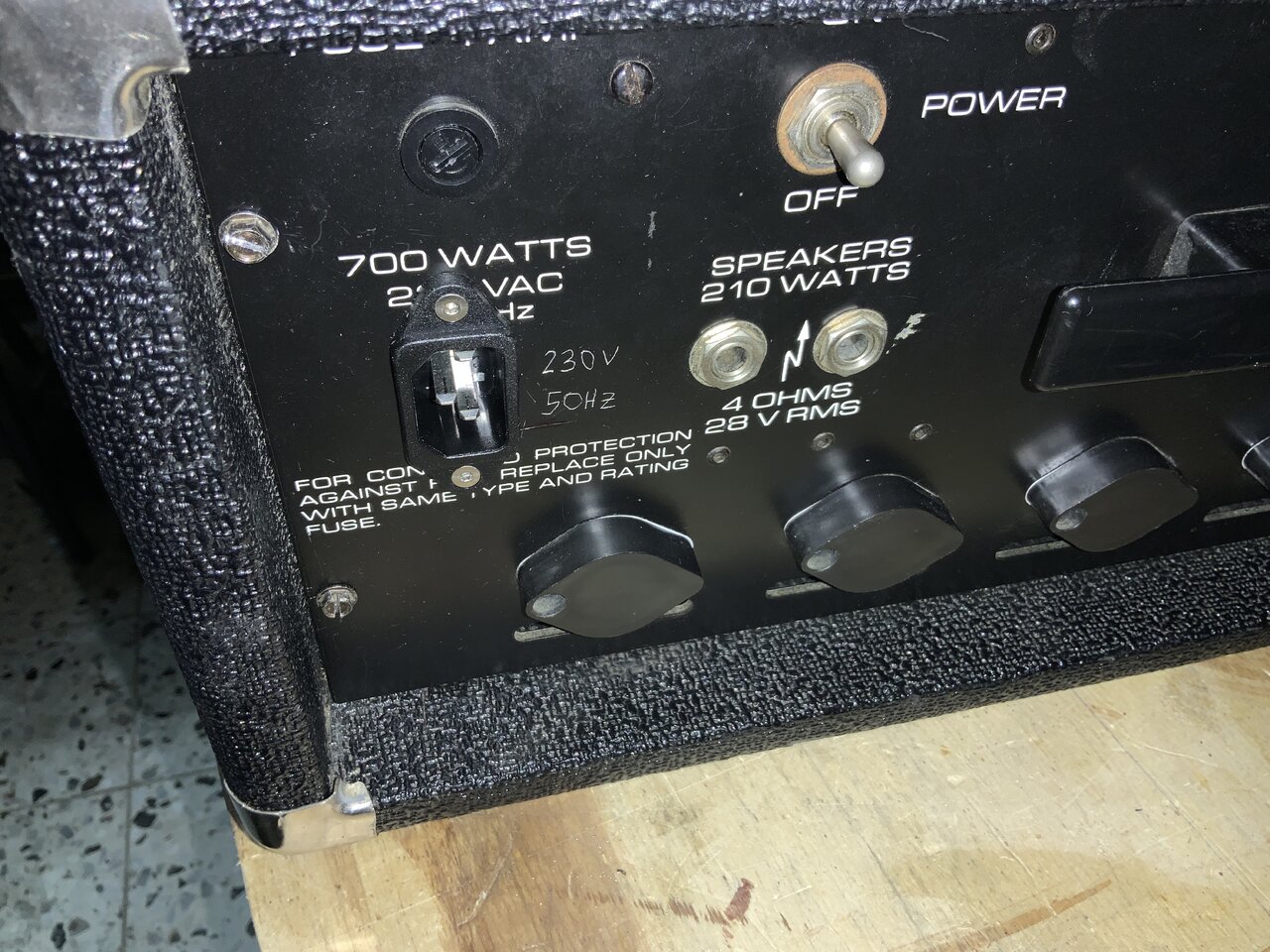

Die Kabeldurchführung war kaputt und das Kabel war nicht mehr so dolle, deshalb Kaltgerätebuchse.Anhang anzeigen 848897

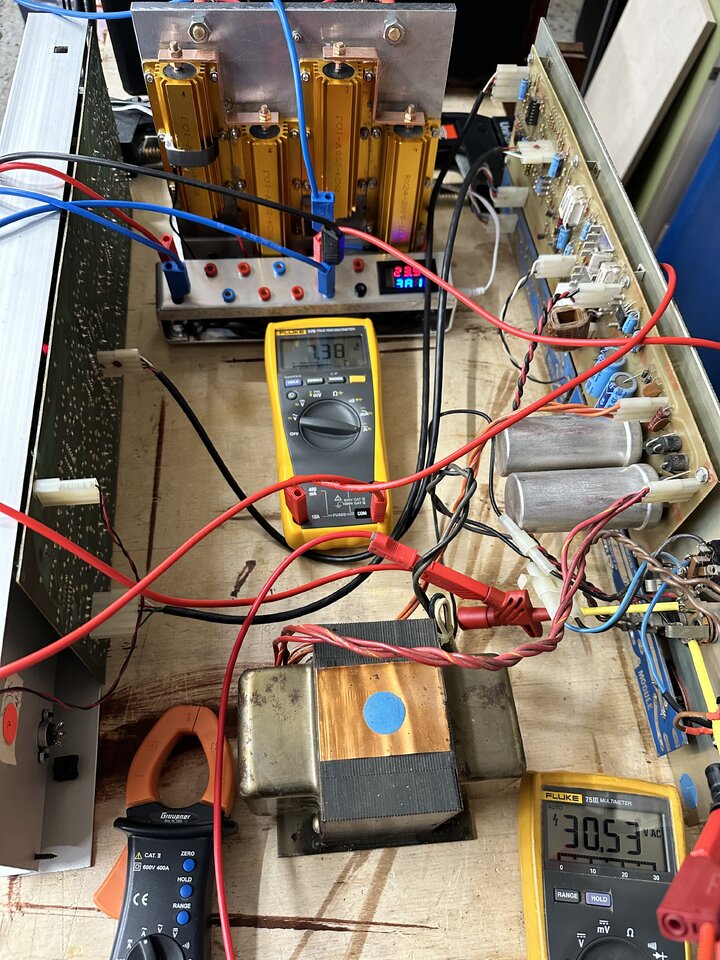

Das ist der Amp ohne das Gehäuse an meiner Power Sink. Links und rechts sind Vorder- und Rückpanel des Amp, sonst ist nur der Trafo in dem Gehäuse. Das Gehäuse habe ich auch überholt, die Knöpfe hatte ich in der Spülmaschine, dann war der Schmoffer erstmal weg , die sehen aus wie neu.
Die Werte sind an der Last, ich brauchte nicht einmal die Elkos tauschen. 30 V rms, 7,38 A rms bei 60 Hz Sinus aus dem Generator eingestellt, so dass die Clipping-LED am Frontpanel gerade nicht anging.
Da muss ich jetzt echt mal fragen, das ist ein Mark III mit der "alten" Endstufe ohne den grossen messingfarbenen Kühlkörper? Wusste ich gar nicht, daß es diese Kombination gibt. Meine MK III waren/sind beide mit der neuen.

  • #7.265
Spielst Du ausschliesslich die HK-Boxen?

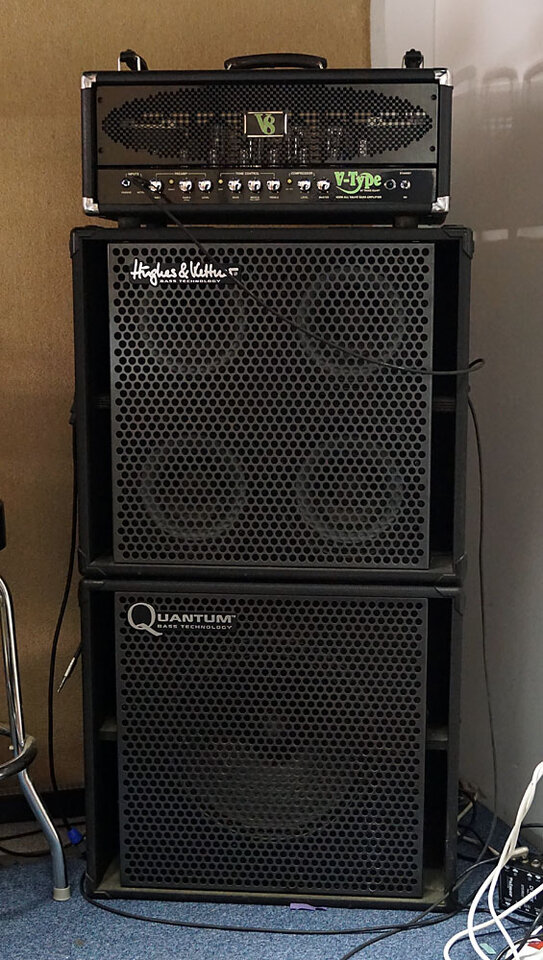

Ja, ausschließlich H&K Boxen aus der Quantum Serie. Habe mir im damaligen Abverkauf 2x410, 2x115 und 2x210er gekauft. Als Bühnenbeschallung nutze ich meistens entweder eine oder beide 210er, bei kleineren Kneipengigs nehme ich gerne eine 115er.

  • Like
Reaktionen: cfortner
  • #7.267
Statt zu kaufen sollte ich lieber etwas verkaufen.

Bei mir steht einiges dass ich wirklich klasse finde, aber praktisch nicht einsetze :rolleyes:
Da sagst du was... Den Gedanken kenne ich. Ich kann mich aber immer nur schwer von Dingen trennen.
Aber: Ich setze durchaus alle Amps immer wieder ein. Klar habe ich ein...zwei...drei Favoriten, die ich häufiger einsetze als andere Amps. Aber zurzeit tausche ich gerne alle Amps im Probenraum mal durch.

  • Like
Reaktionen: Ray Mahogany und cfortner
  • #7.271
Sowieso, die Preise für alte Speaker gehen ja irgendwie durch die Decke.

Nicht nur die Altec`s sind teuer geworden ... teilweise 900 CHF pro Stück.
Der Mensch der mir bisher JBL K140 in sehr gutem Zustand geliefert hat möchte mittlerweile 500 CHF pro Speaker haben :stars:
Die HIFI Leute kaufen gerne die Altec/JBL Sachen. Die haben noch viel weniger Hemmungen das Konto für so Sachen zu plündern.

  • #7.272
Den Ashdown Klystron Boxen (410 u. 115) trauere ich ein wenig nach.
Die hatten einen speziellen Sound der mir gut gefallen hat.
Member @claudio haben sie ebenfalls gefallen glaube ich.
Sie waren auch relativ leicht.

Gekauft hat sie jemand der sie mit seinem CTM 300 angespielt hat.
Mein lieber Scholli, das hatte etwas :great:

Anhang anzeigen 852562
Ja, die Klystron Serie hat schon einen eigenen Sound. Hatte mal das Klystron Top. Sehr geiler, druckvoller Sound, auch wenn die Endstufe nur Transistor ist.
Bei den Speakern von Ashdown ist immer das Problem gewesen, dass die zu oft verschiedene Lautsprecher eingebaut haben, die vom Klang sehr stark variierten. Die besten ABM Speaker erkennt man an den kleinen Dustcaps (siehe Bilder). Die klingen richtig satt und rund. Die mit den größeren Duscaps recht harsch dazu im Vergleich. Die 810er, die ich mal hatte klang mit den Klystron Boxen fast identisch (kleine Dustcaps). Da heißt es echt testen!


  • Like
  • Antwort hilfreich!
Reaktionen: deeptone, SquareWaveSymphonies, RAVEN und 2 andere
  • #7.273
Du wirst lachen, aber ein paar Sachen von mir sind öfter bei anderen unterwegs.
Ich, oder auch Bekannte, kaufe immer mal wieder ältere Boxen und baue die um.

Bspw. eine Guild Quantum 215er.

Die ist sogar richtig schick geworden und klingt mit neuen Speakern super.
ohne foddos...

  • #7.274
Das mit den Dustcabs habe ich auch irgendwo gelesen, hatte aber noch keine Möglichkeit zu vergleichen.
Ist mir auch ziemlich egal, denn der ABM EVO 500 klingt mit den 8x8 vorzüglich.
Vermisse nix.
Ich stelle die Anlage auf die Bühne und die Sonne geht auf.
Ich mag die 8er.
Wo gibt es schon so viel Membranfläche auf kleinstem Raum?

  • Like
Reaktionen: jogurt, energy, uncool sam und eine weitere Person
  • #7.275
Das kommt schon, wenn Du 3 Stunden spielst und das im Hochsommer oder blöderweise die Jacke drüber liegt, dann wird er auch warm. Der hat ja keinen Lüfter, da muss das schon mit Headroom dimensioniert sein. Und ja, die Teile machen gut Lärm, aber das liegt auch daran, was Du an Kisten drunterstellst. 3-6dB im Wirkungsgrad der Box, gerade im LF Bereich sind schnell mal drin, wenn man das alte EVM Geraffel mit so neumodischen Leichtspeakern vergleicht.


Da muss ich jetzt echt mal fragen, das ist ein Mark III mit der "alten" Endstufe ohne den grossen messingfarbenen Kühlkörper? Wusste ich gar nicht, daß es diese Kombination gibt. Meine MK III waren/sind beide mit der neuen.
Ja, der hat einfach das rückseitige Blech als Kühlblech genommen und die Transistoren sind unter Plastikkappen auf das Blech geschraubt. Von innen ist eine Platine mit dicken und zusätzlich verzinnten Leiterbahnen dahintergelötet, die Konstruktion ist denkbar einfach und bei vollen 210 W Sinus wird das ganze Blech gerade handwarm.

  • #7.276
  • #7.277
Nein, die Kühlung funktioniert über die Verbindung Transistor zu Kühlkörper. Die blanken Transistorgehäuse führen aber Spannung, teilweise volle Railspannung, das muss berührungssicher sein.

  • Antwort hilfreich!
  • Like
Reaktionen: Lyons, Ray Mahogany, deeptone und eine weitere Person
  • #7.278
Weshalb macht man Plastikabdeckungen über die Transistoren?

Das ist doch kontraproduktiv hinsichtlich der Wärmeableitung.
Die Wärme, die die Leistungstransistoren direkt, also ohne Kappen an die Umgebung abgeben könnten ist hier vernachlässigbar. Hier zählt nur das Blech oder eben ein Kühlkörper.

Schutz vor Berührungsspannung oder Kurzschluss, wenn im eingeschalteten Zustand dummerweise mal ein Metallteil einen Kurzschluss zwischen Transistorgehäuse und Kühlblech oder Rückwand erzeugen würde muss hier unbedingt vermieden werden. Könnte den Tod der Transistoren bedeuten.

Beim Bau grosser fetter konventioneller Endstufen sind wegen der Wärmeableitung die Ts ohne Isolierscheibe direkt auf die Kühlkörper geschraubt. Daher sind dann die Kühlkörper elektrisch getrennt.

Blöd wirds, wenn man bei geöffnetem Amp z.B. bei Entstörung/Messungen nicht aufpasst und mit der Messpitze oder Schraubendreher mal kurz beide berührt/ verbindet.......

  • Like
  • Antwort hilfreich!
Reaktionen: Lyons, cfortner und deeptone
  • #7.279
Blöd wirds, wenn man bei geöffnetem Amp z.B. bei Entstörung/Messungen nicht aufpasst und mit der Messpitze oder Schraubendreher mal kurz beide berührt/ verbindet.......

... äh, ja, das war sehr teuer damals, als ich mit der Messpitze in der Crown Studio Reference ganz kurz abgerutscht bin ...😵‍💫

  • #7.280
Das mit den Dustcabs habe ich auch irgendwo gelesen, hatte aber noch keine Möglichkeit zu vergleichen.
Ist mir auch ziemlich egal, denn der ABM EVO 500 klingt mit den 8x8 vorzüglich.
Vermisse nix.
Ich stelle die Anlage auf die Bühne und die Sonne geht auf.
Ich mag die 8er.
Wo gibt es schon so viel Membranfläche auf kleinstem Raum?
Anhang anzeigen 852677
Die 8x8 er habe ich noch nie gespielt. Würde mich auch mal interessieren, wie der Sound ist.
