Vorstellung: Pumpernickel - Kompressor

  • #1.281
sind die Potis unten gegen das Gehäuse isoliert? Berühren diese ausser an der Achse/Mutter elektrisch das Gehäuse, hast Du Probleme. Ein paar Streifen Isolierband helfen da.


  • #1.282
Klingt irgendwie nach einer schlechten/kalten Lötstelle oder einem Haarriss der Platine oder einer Leiterbahn. Ist die Schaltung noch „kalt“, sind alle Kontakte noch ok, bei Erwärmung auf Betriebstemperatur dehnen sich Bauteile minimal aus und sorgen dafür, daß der Kontakt irgendwo abreißt. Schwierig zu lokalisieren…
Das wäre echt schlecht. Ist vor allem komisch, dass wenn ich den ausmache und kurz warte, dann geht es wieder und das Spiel geht von vorn los.
sind die Potis unten gegen das Gehäuse isoliert? Berühren diese ausser an der Achse/Mutter elektrisch das Gehäuse, hast Du Probleme. Ein paar Streifen Isolierband helfen da.
Genauso wie es in der Anleitung beschrieben war, ebenso das Gehäuse wo die LED-Platine gegen kommen könnte.

Spielt aber auch keine Rolle, auch außerhalb des Gehäuse ist es das gleiche.

  • Like
Reaktionen: StonerGreg und claudio
  • #1.283
Ciao @3-Diddy

dann bin ich beim @StonerGreg , eine schlechte Lötstelle, ein Haarriss oder so, welcher sich durch Temperaturänderungen bemerkbar macht.

Gruss
claudio

  • Wow
  • Like
Reaktionen: StonerGreg und 3-Diddy

  • #1.284
Muss ich wohl nochmal ran. :-/ und auch alle Potis ab. Nach dem Urlaub…8D

  • Like
Reaktionen: StonerGreg und claudio
  • #1.287
Danke euch. Ein Kit hab ich aber noch. Ich glaub aber immer noch an nen banalen Fehler.

  • Like
Reaktionen: Lippi
  • #1.288
Fast zwei Monate später …

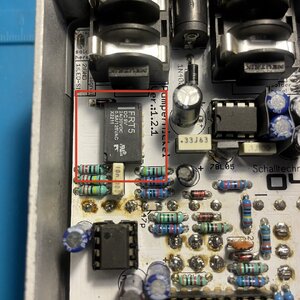

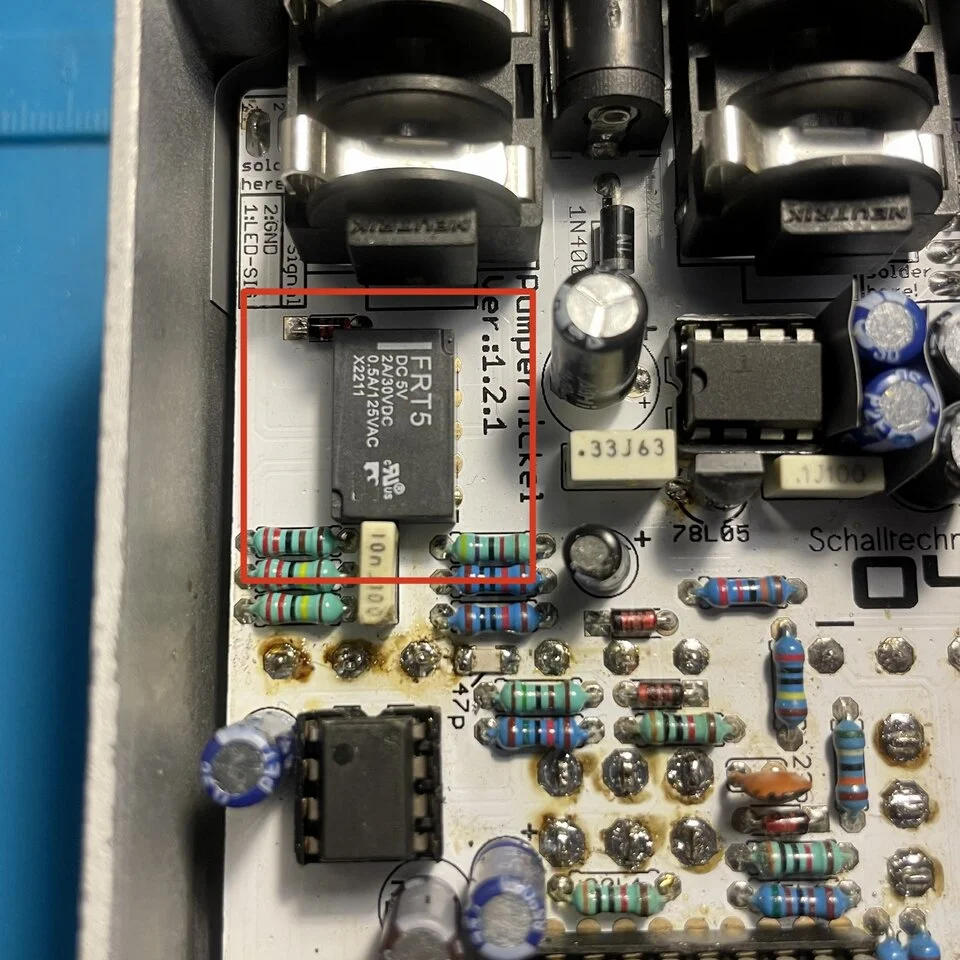

Es war das Schaltrelais. Schätz mal, dass ich den Lötkolben zu lang dran hatte. Jetzt fluppt es wieder. :D

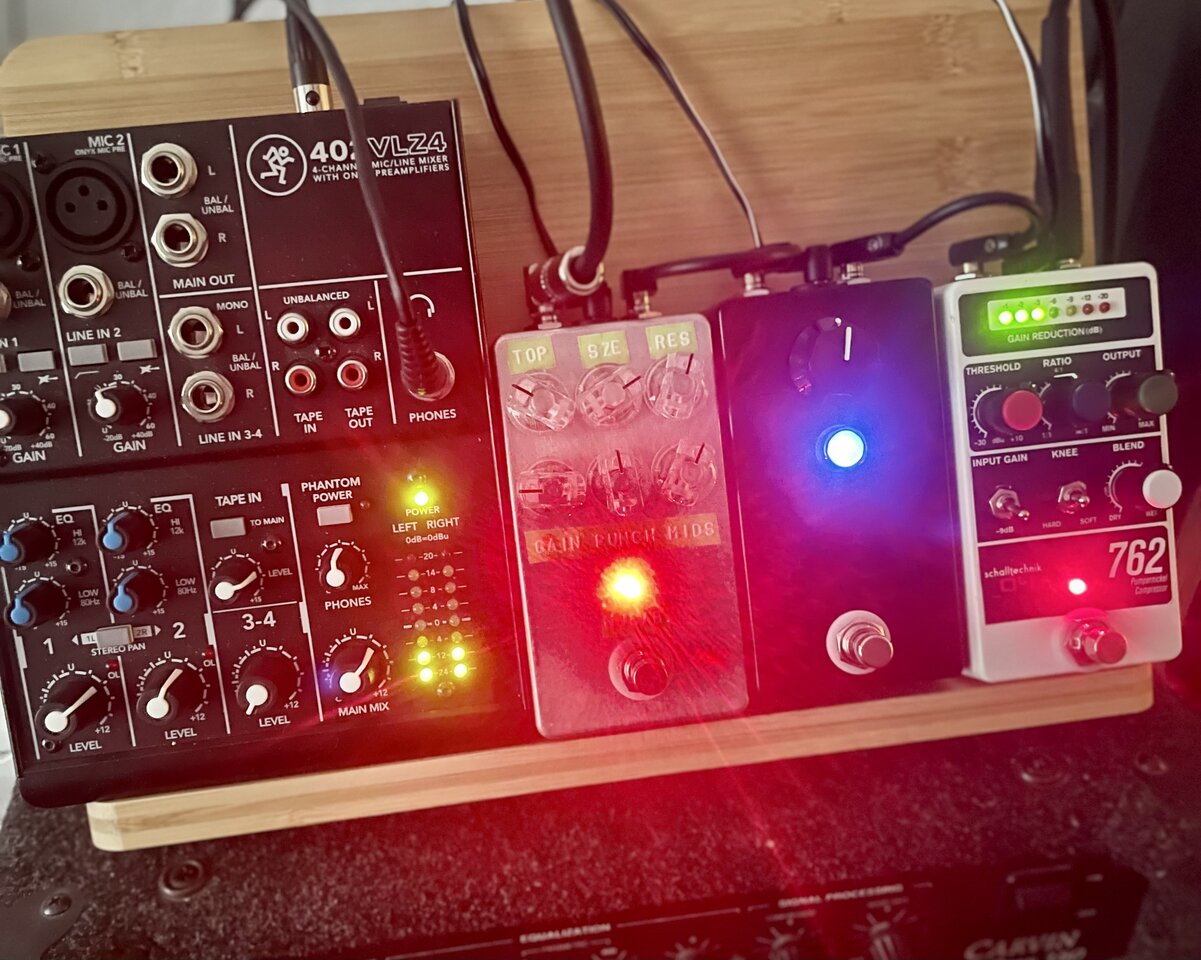

Angehangen noch ein Gutshot und das DIYPedal-Deskboard für heute, der Pumpernickel, ein Muzzle und ein Unicab.


Anhänge

  • IMG_0722.jpeg
    183,8 KB · Aufrufe: 188
  • IMG_0720.jpeg
    207,3 KB · Aufrufe: 189
  • Like
Reaktionen: Ens, Tomtom, Kalmar und 3 andere
  • #1.289
Nen Pumpernickel zu bauen macht echt Spaß. Hab ich mir halt noch einen zusammen gebaut. Ich glaub ich hab beim „invertieren“ des Decals eine alte Version erwischt. Und der LED-Meter is mir nicht soo gelungen. Egal. Dafür funktioniert er auf Anhieb.

  • Like
Reaktionen: Ens, Der_BassMichl, Flex Bass und 6 andere
  • #1.290

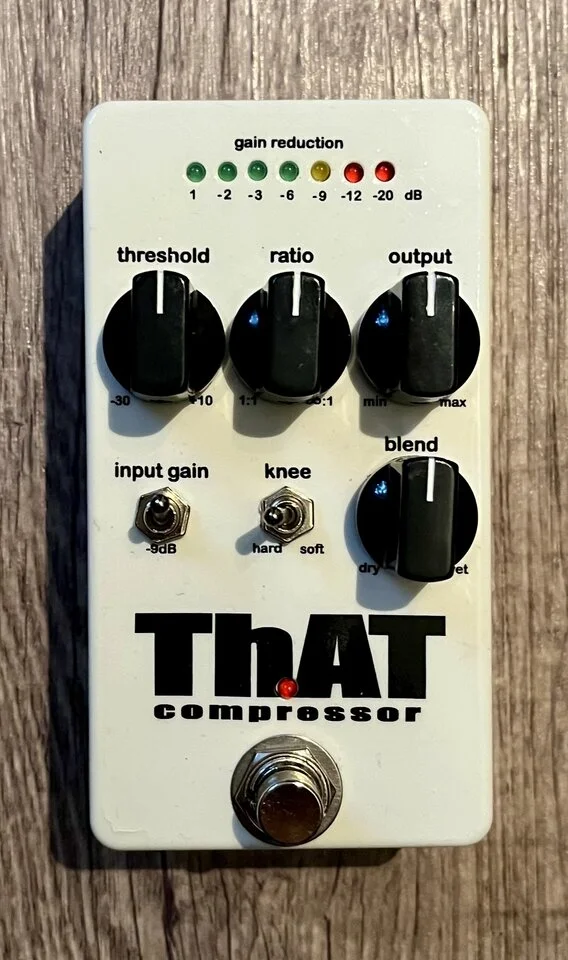

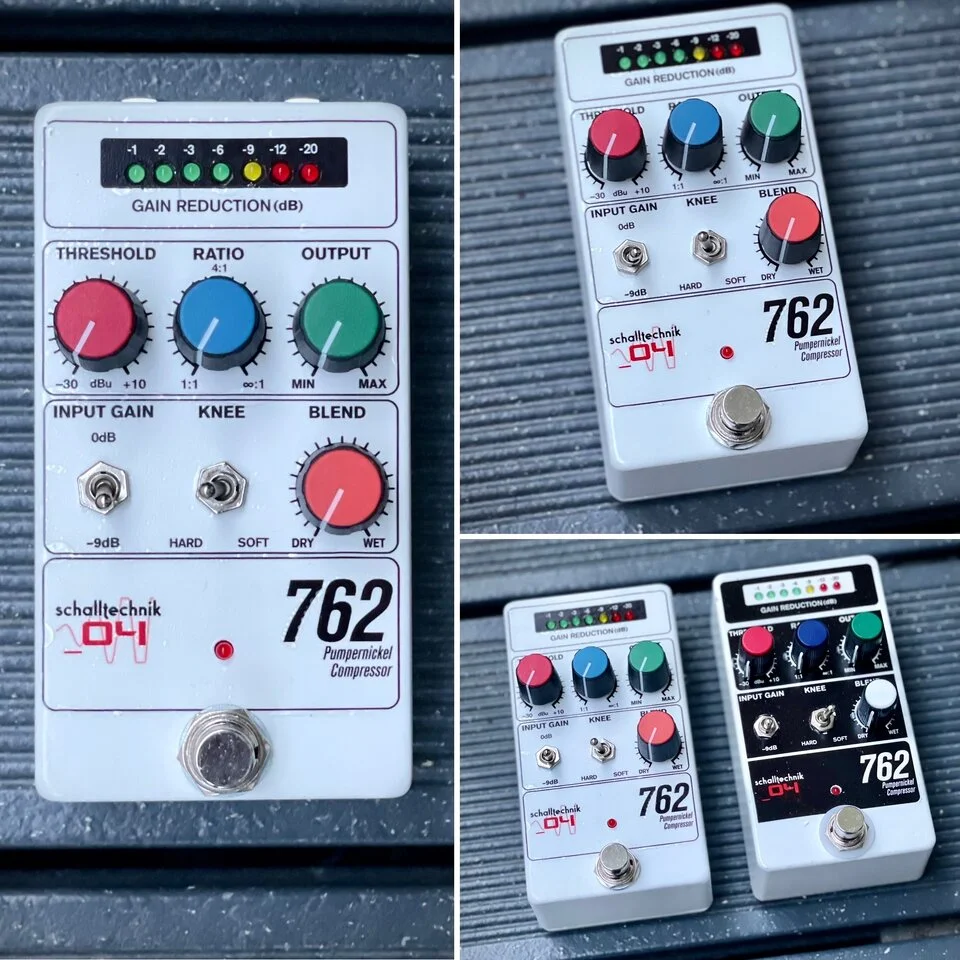

Ich habe zwei Versionen des Pumpernickels gebaut:



  • Like
Reaktionen: SuperFour, Ens, BuzzLightyear und 8 andere
  • #1.292
Deine Gehäuse mag ich ja immer sehr. Der untere ist ja echt schnieke. Würde gern ein Gutshot sehen, einfach nur wieviel du da wie umgelegt hast 😊

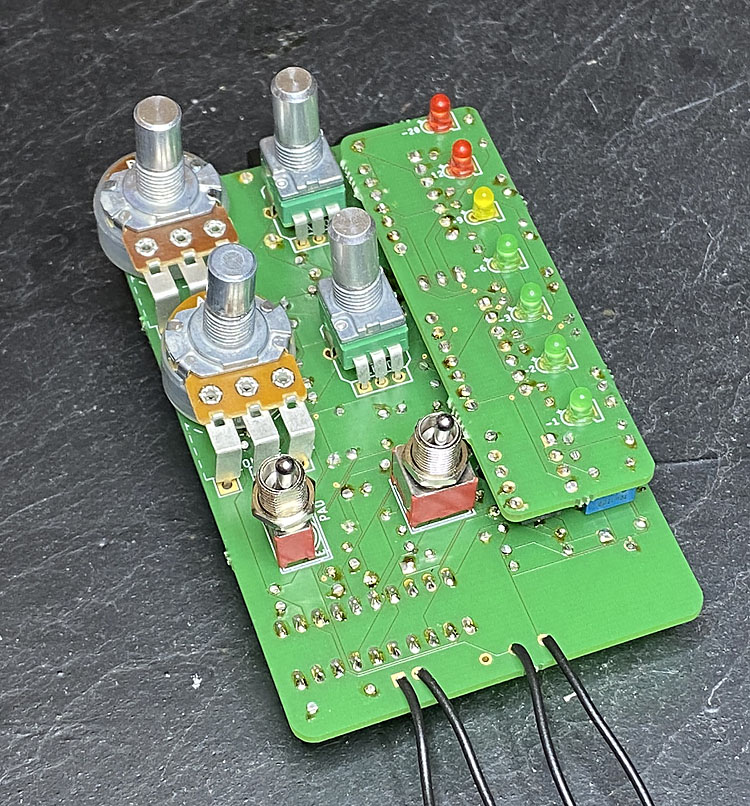

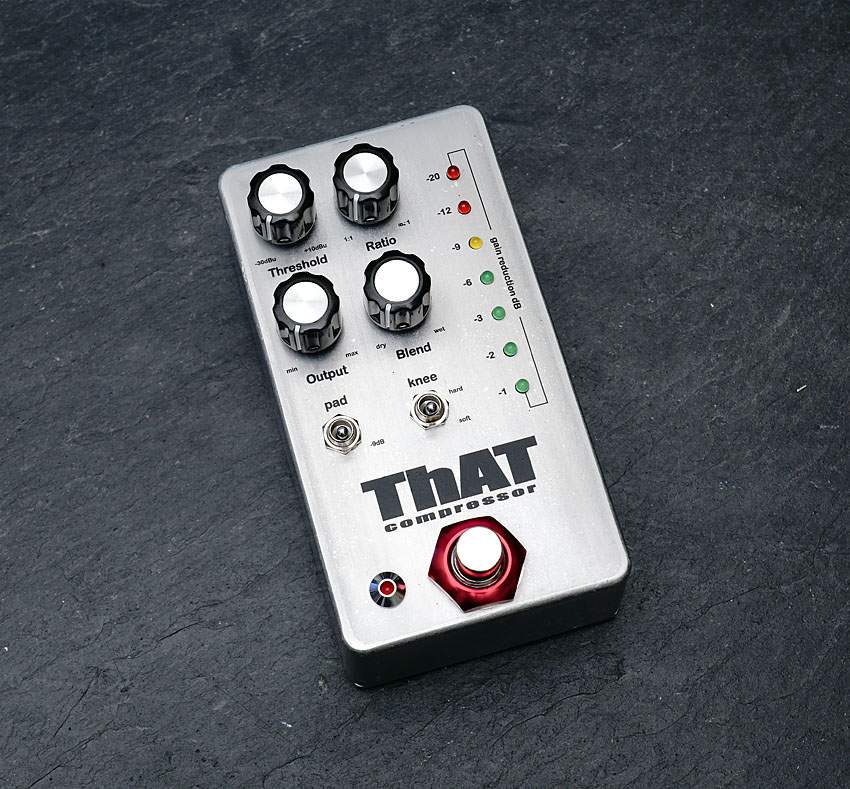

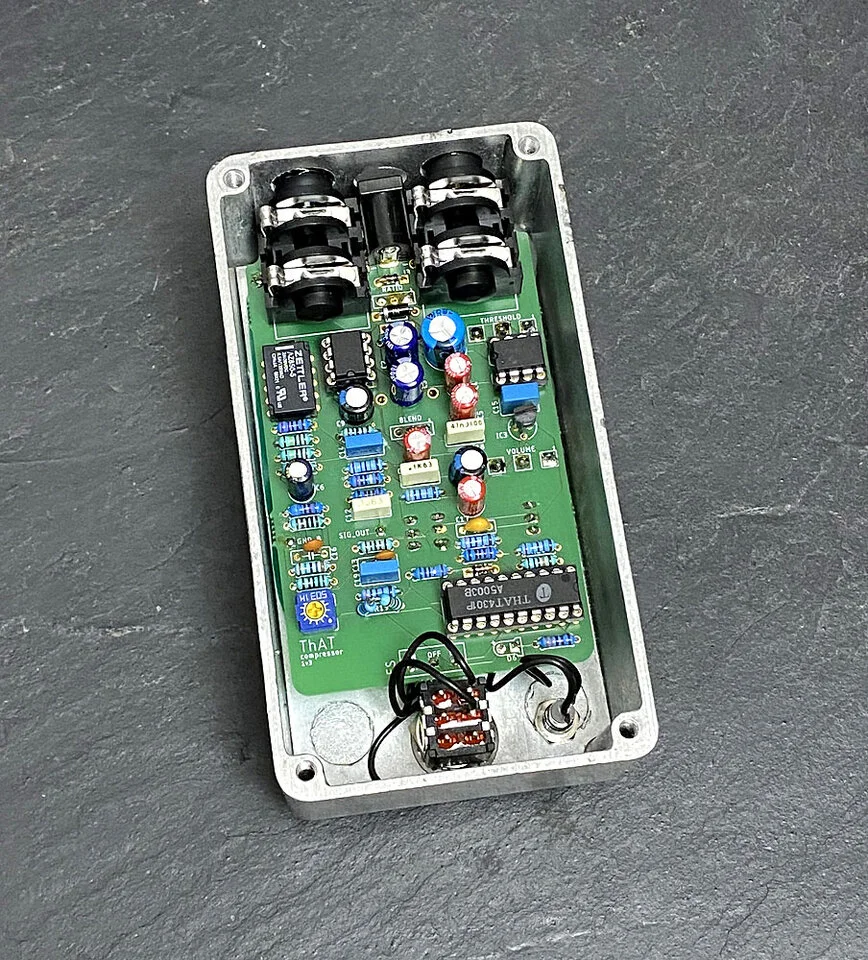

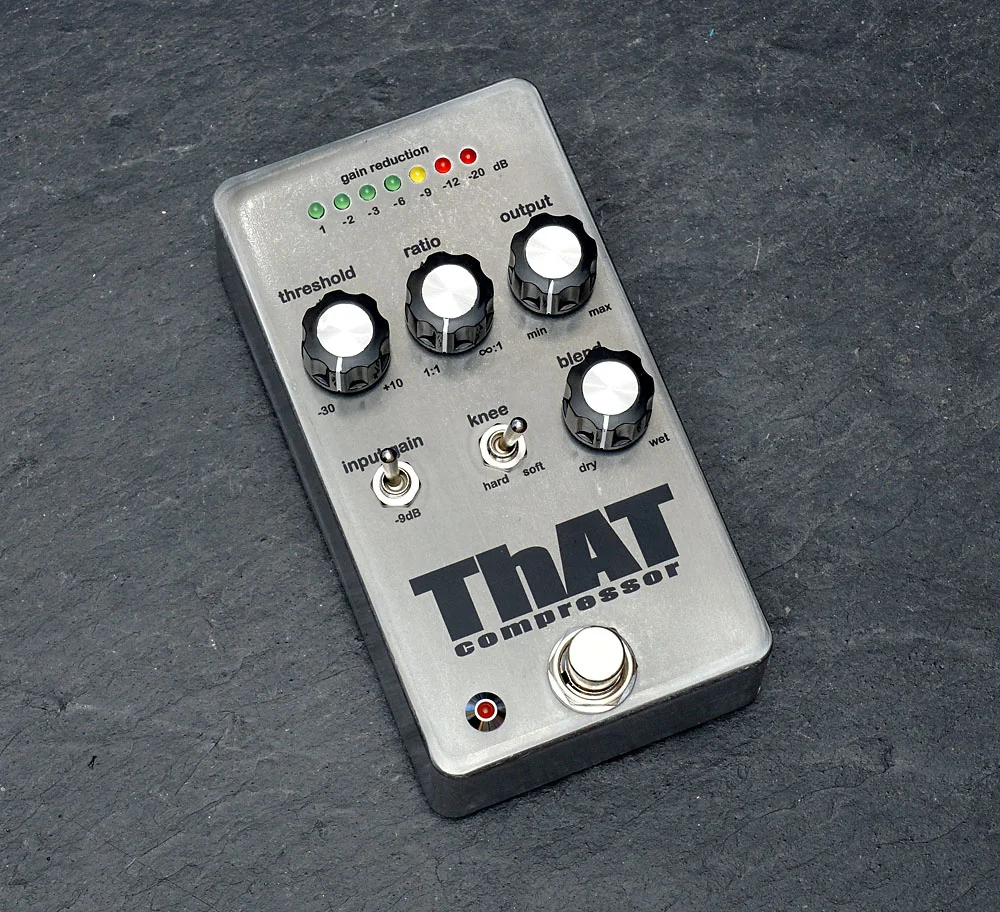

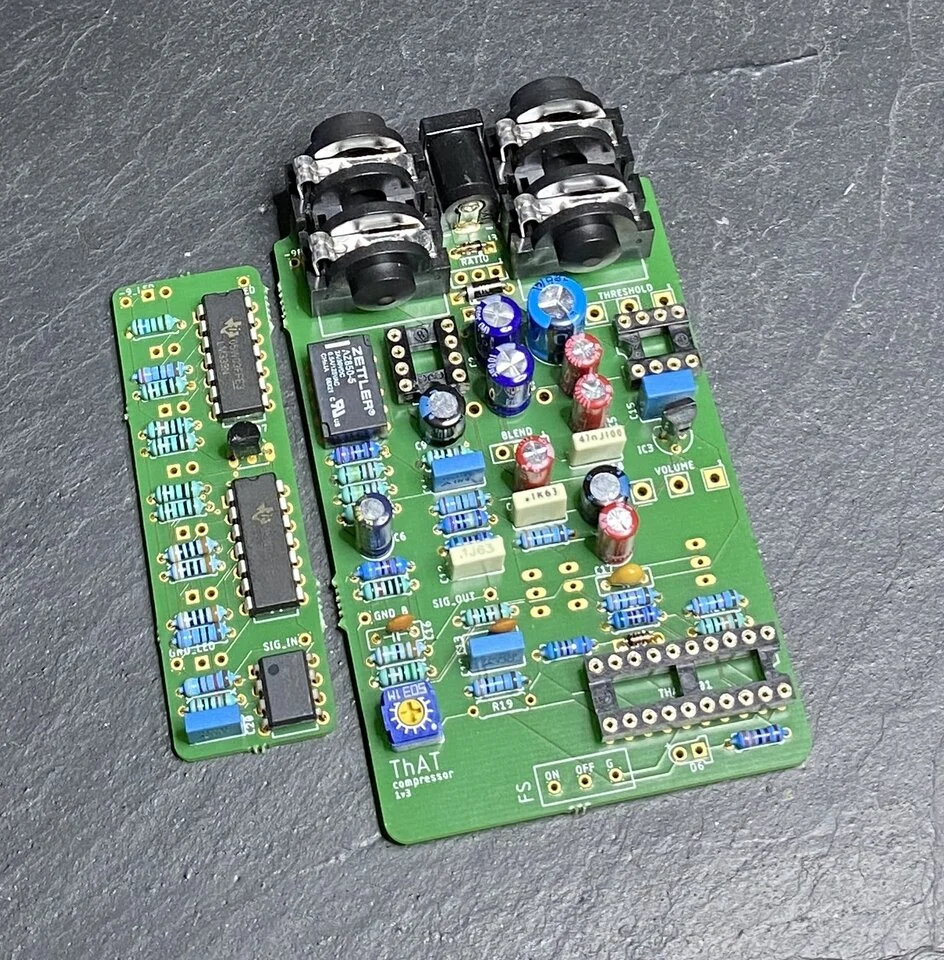

Nachdem mir zwei defekte Pumpernickel zugeschickt wurden und ich nicht nachvollziehen konnte, wo der Fehler liegen könnte, habe ich Julian bezüglich der Schematics angeschrieben. Habe aber leider nie eine Antwort bekommen. Also habe ich kurzerhand die Schaltung nachgebaut, um sie zu verstehen. Da ich einfach mal ein anderes Layout testen wollte, habe ich anschließend gleich meine Version des Pumpernickels gebaut:





  • Like
  • Gute Idee
Reaktionen: BuzzLightyear, BassPapa, SuperFour und 10 andere
  • #1.293
Und wieder hat ein Pumpernickel das Licht der Welt entdeckt.


  • Like
Reaktionen: Baterista, 3-Diddy, BuzzLightyear und 6 andere
  • #1.295
Habe auch einen Pumpernickel aus den Kleinanzeigen, funktionierte lange Zeit sehr gut.

Jetzt hat sich irgend etwas verstellt, ich muss für einen Effekt mit Ausschlag der LEDs den Treshold-Regler fast ganz nach links drehen, ins Rote bekomme ich ihn garnicht mehr. Davor eine Line6 G70-Strecke wie immer.

Kann man drinnen etwas einstellen mit Trimmpotis? Dass moderne Trimmpotis sich verstellen, habe ich noch nicht erlebt.

Kennt jemand das Problem?

  • #1.296
Einen Trimmer gibts nicht, nur den -10 dB Schalter auf der Front. Hat der evtl. eine Macke oder eine schlechte Lötstelle?

Edit: einen Trimmer gibts schon, der ist aber für die Klirr-Optimierung und hat nix mit dem Pegel zu tun.

  • Like
Reaktionen: cfortner
  • #1.297
Habe auch einen Pumpernickel aus den Kleinanzeigen, funktionierte lange Zeit sehr gut.

Jetzt hat sich irgend etwas verstellt, ich muss für einen Effekt mit Ausschlag der LEDs den Treshold-Regler fast ganz nach links drehen, ins Rote bekomme ich ihn garnicht mehr. Davor eine Line6 G70-Strecke wie immer.

Kann man drinnen etwas einstellen mit Trimmpotis? Dass moderne Trimmpotis sich verstellen, habe ich noch nicht erlebt.

Kennt jemand das Problem?
Ja. Ich kenne das. Hab genau das gleiche Thema. Aber keine Lösung bislang. Es gibt einen Poti, aber der regelt nur die Verzerrung des Signals und ist in der Regel korrekt eingestellt

  • #1.298
Ach, das ist ja interessant!

War das schon immer so oder ist das auch erst gekommen?

Der -10dB-Pad funktioniert einwandfrei und senkt das Signal noch zusätzlich ab.

  • #1.299
@cfortner

hat eventuell eines der Potis Kontakt zum Gehäuse? Mach mal auf das Ding und guck, ob das Isoband o.Ä. noch richtig auf bzw. hinter den Potis klebt, oder verrutscht bzw. durchgescheuert ist.

EDIT: Siehe https://schalltechnik04.de/de/anleitungen/pumpernickel/12

Gruss
claudio

Zuletzt bearbeitet:
  • Like
  • Gute Idee
Reaktionen: 3-Diddy und cfortner
