Vorstellung: Pumpernickel - Kompressor

Dieses Thema im Forum "Effekte" wurde erstellt von lazarus_04, 22. Februar 2016.

  1. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß54.413

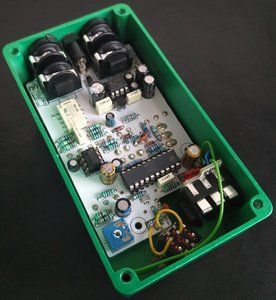

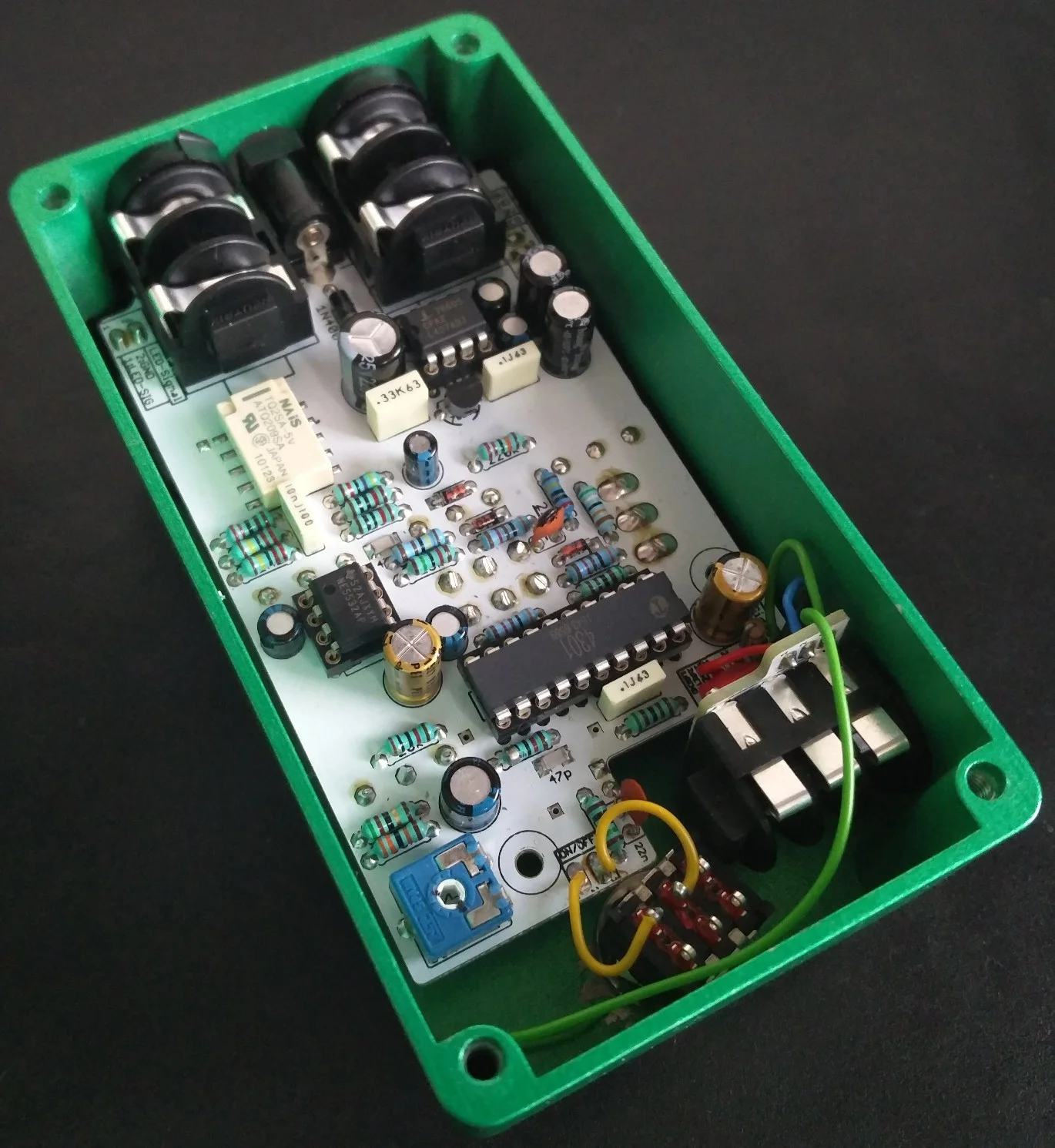

    06.jpg 07.jpg
    Wie schon in meinem Bastelblog angesprochen, habe ich einen Kompressor entworfen. :-)
    Gestern habe ich die finalen Platinen bestellt, daher ist es jetzt an der Zeit das Projekt richtig vorzustellen!
    Intro:

    Der Pumpernickel ist denkbar einfach aufgebaut. Ziel war es einen Kompressor zubauen, der einfach zu bedienen ist und immer klingt!
    Im Hinterkopf hatte ich den dbx 160a, der für mich einfach ein unglaublich toller Kompressor ist, jedoch mit 19" und ohne Blend-Regler meist nicht, aufs Pedalboard passt.
    Features:

    • >1Meg Eingangsimpedanz
    • VCA-basiert (THAT4301)
    • True-Bypass (per Relais)
    • optionale Sidechain

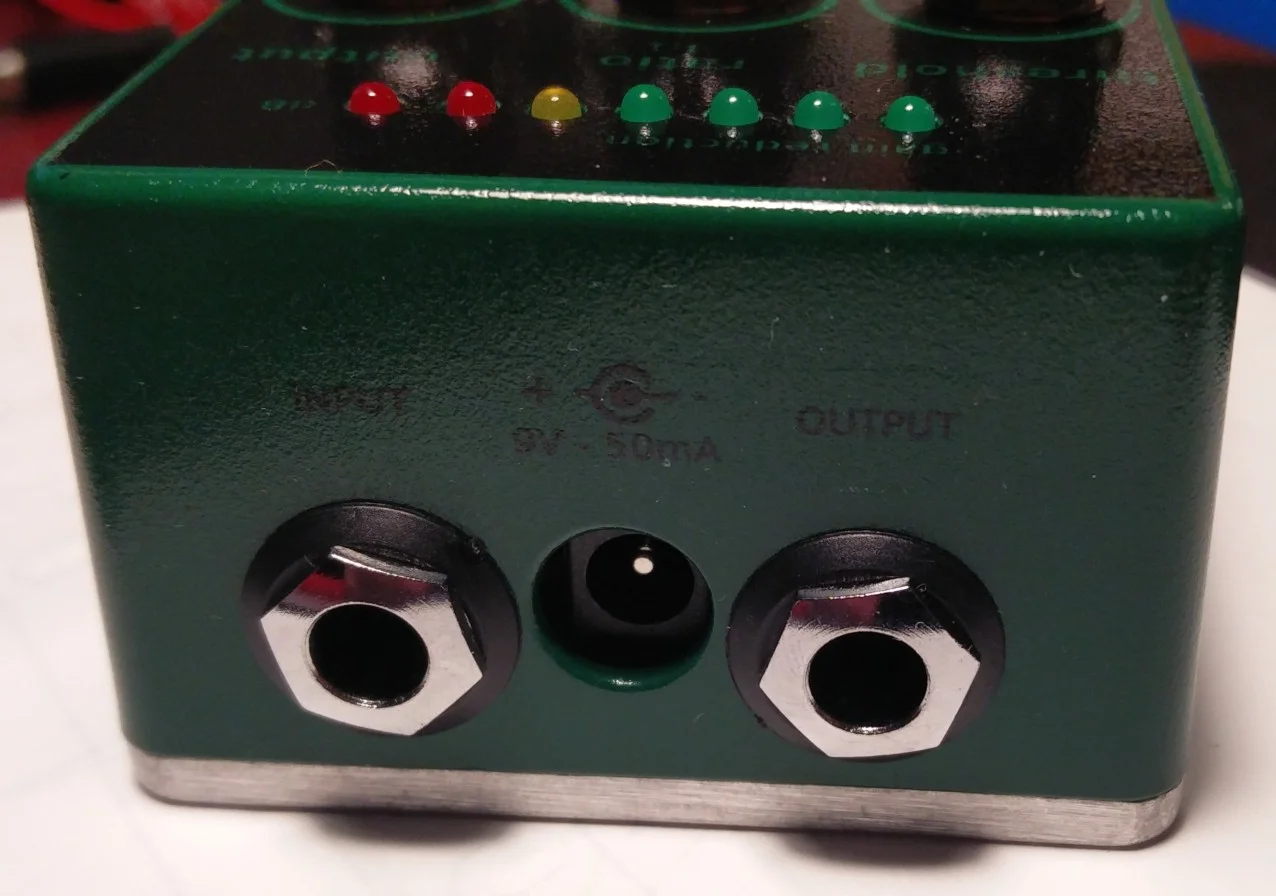

    • intern 18V - extern mit 9V Anschluss

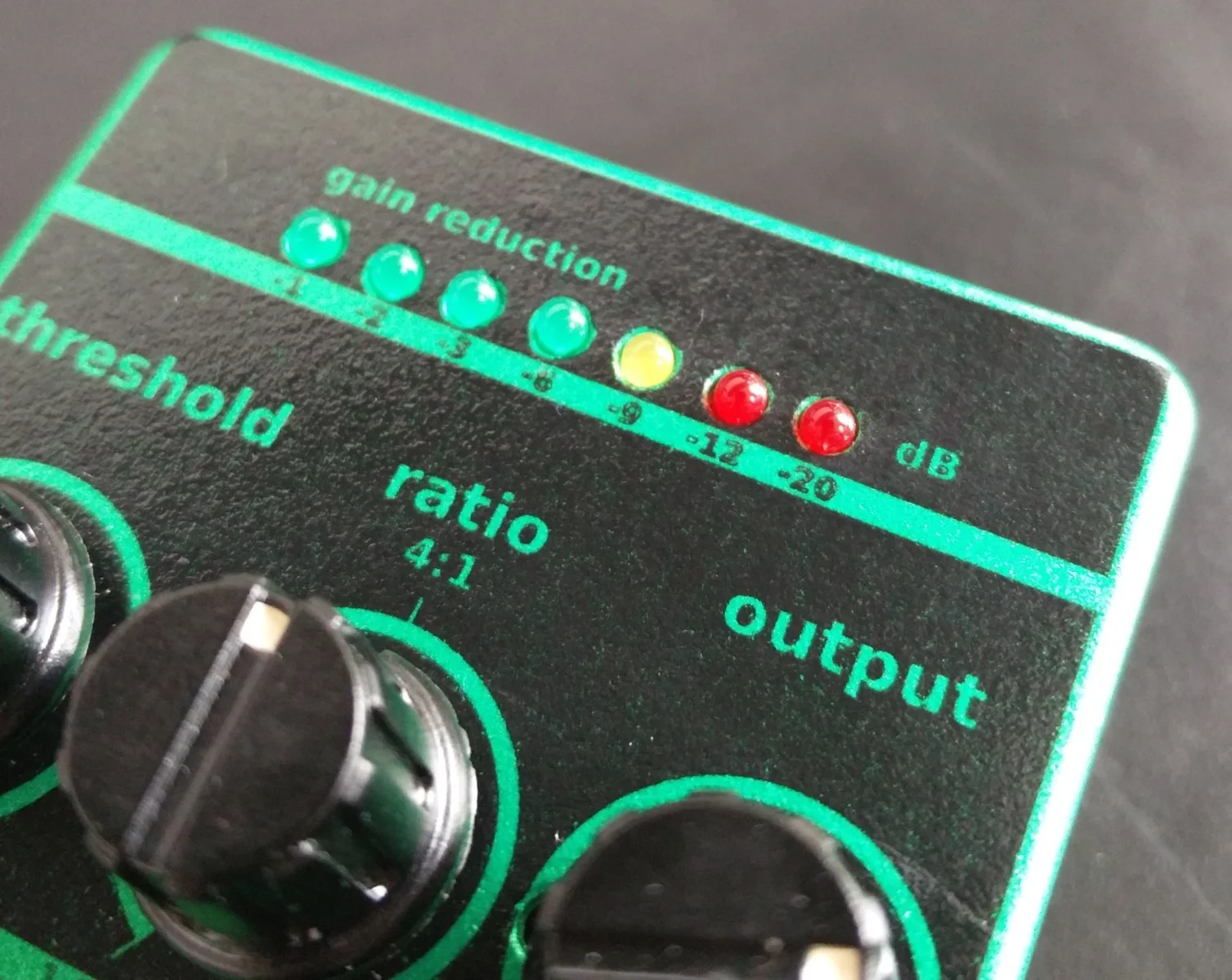

    • Gain-Reduction-LED-bar

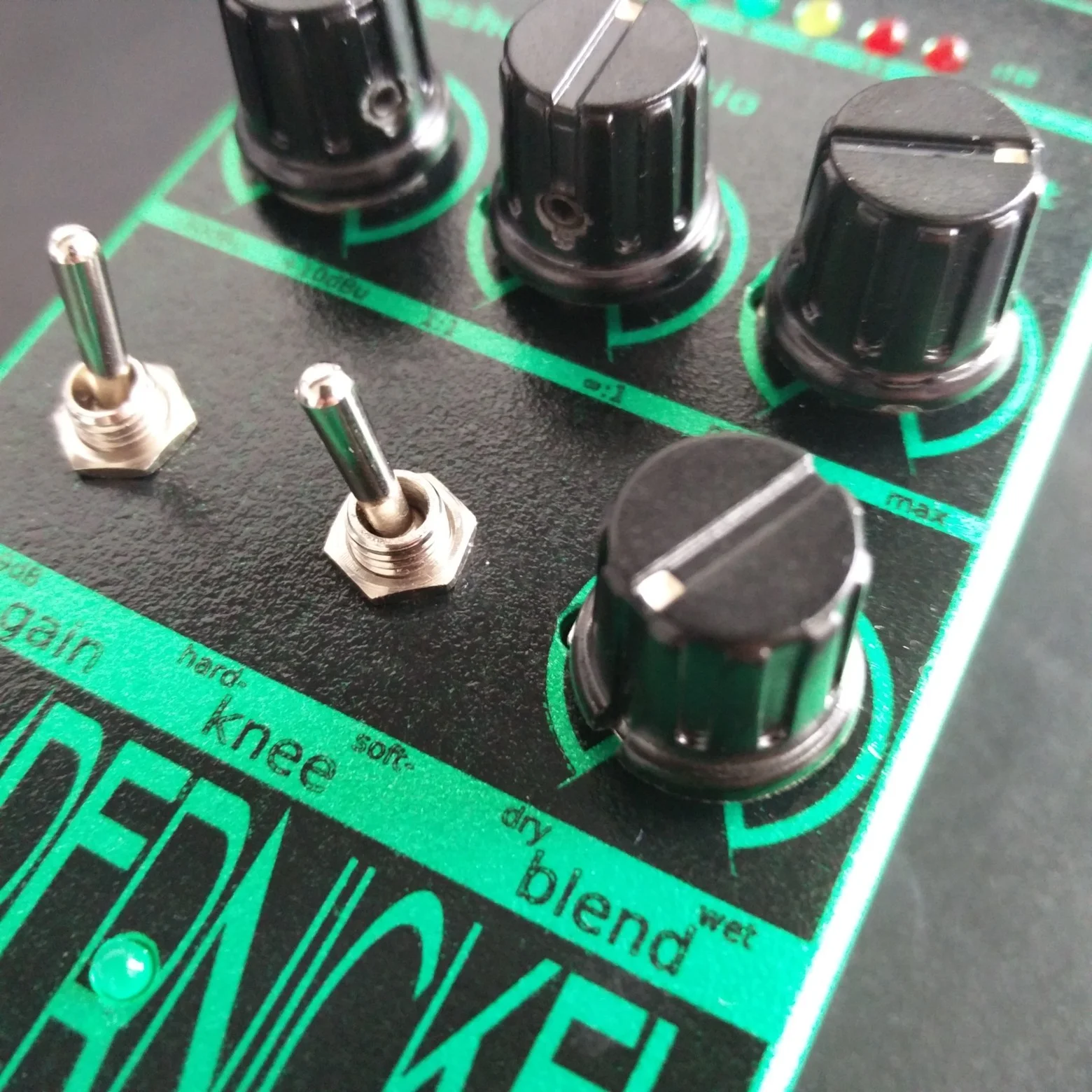

    • Regler:
    oben: threshold, ratio, output
    unten: +9dB (eingangsbuffer), hard/soft-knee, blend :D
    • (an der Seite ist eine Side-Chain vorhanden. In der finalen Version wird diese jedoch wegfallen, da in 99% der Anwendungsfälle nicht benötigt.)
    Bilder:

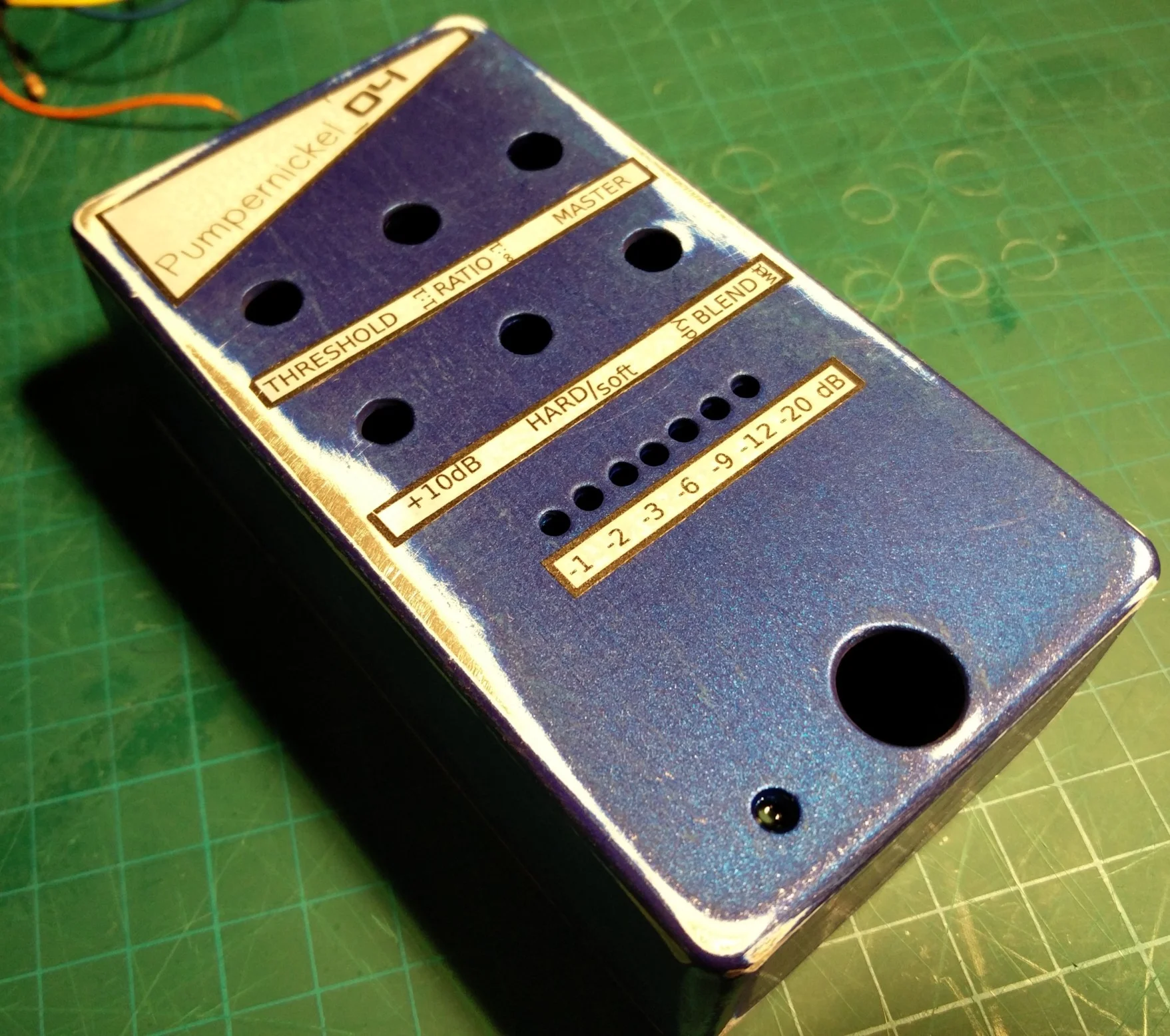

    Der erste Prototyp (mit Lackunfall):

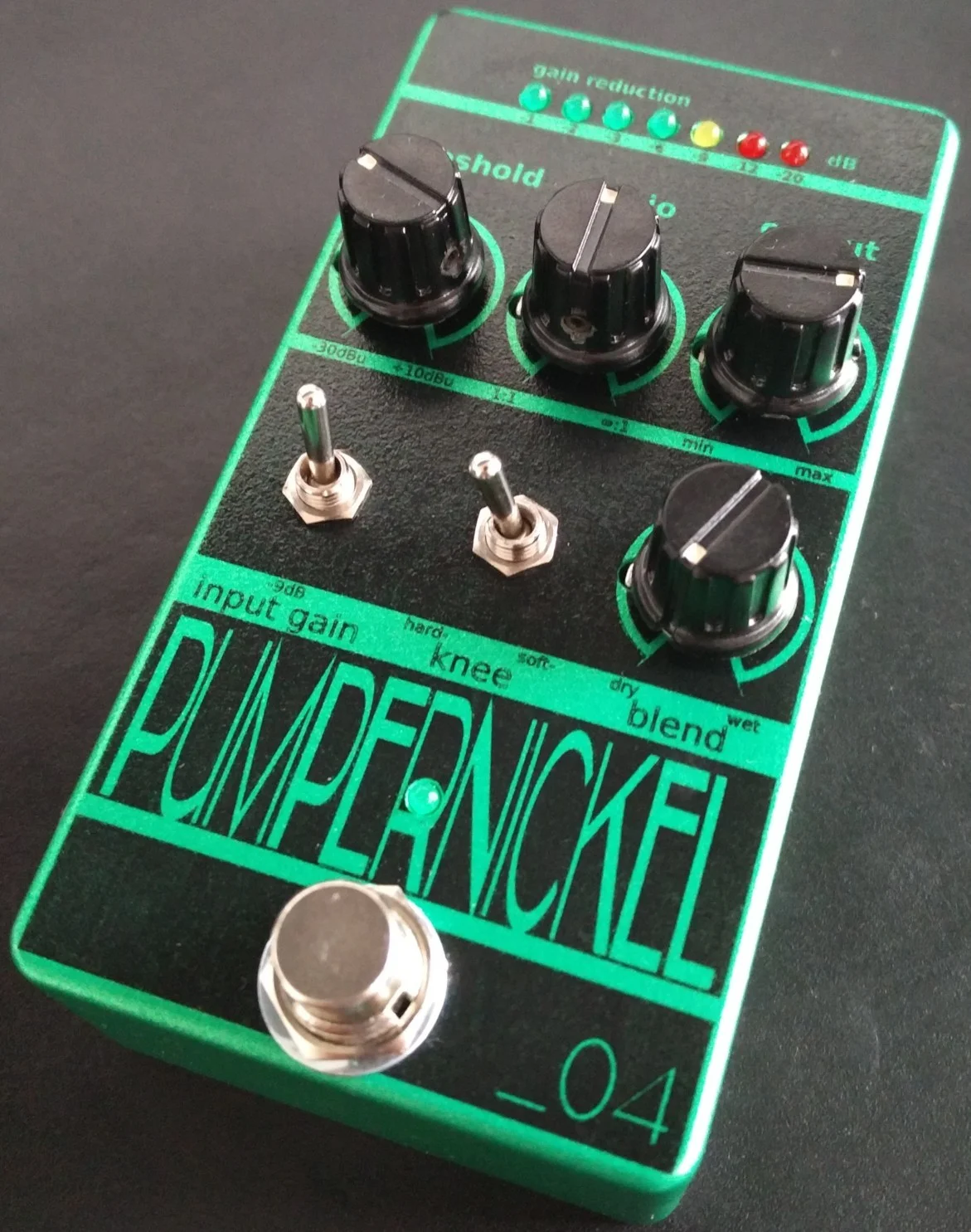

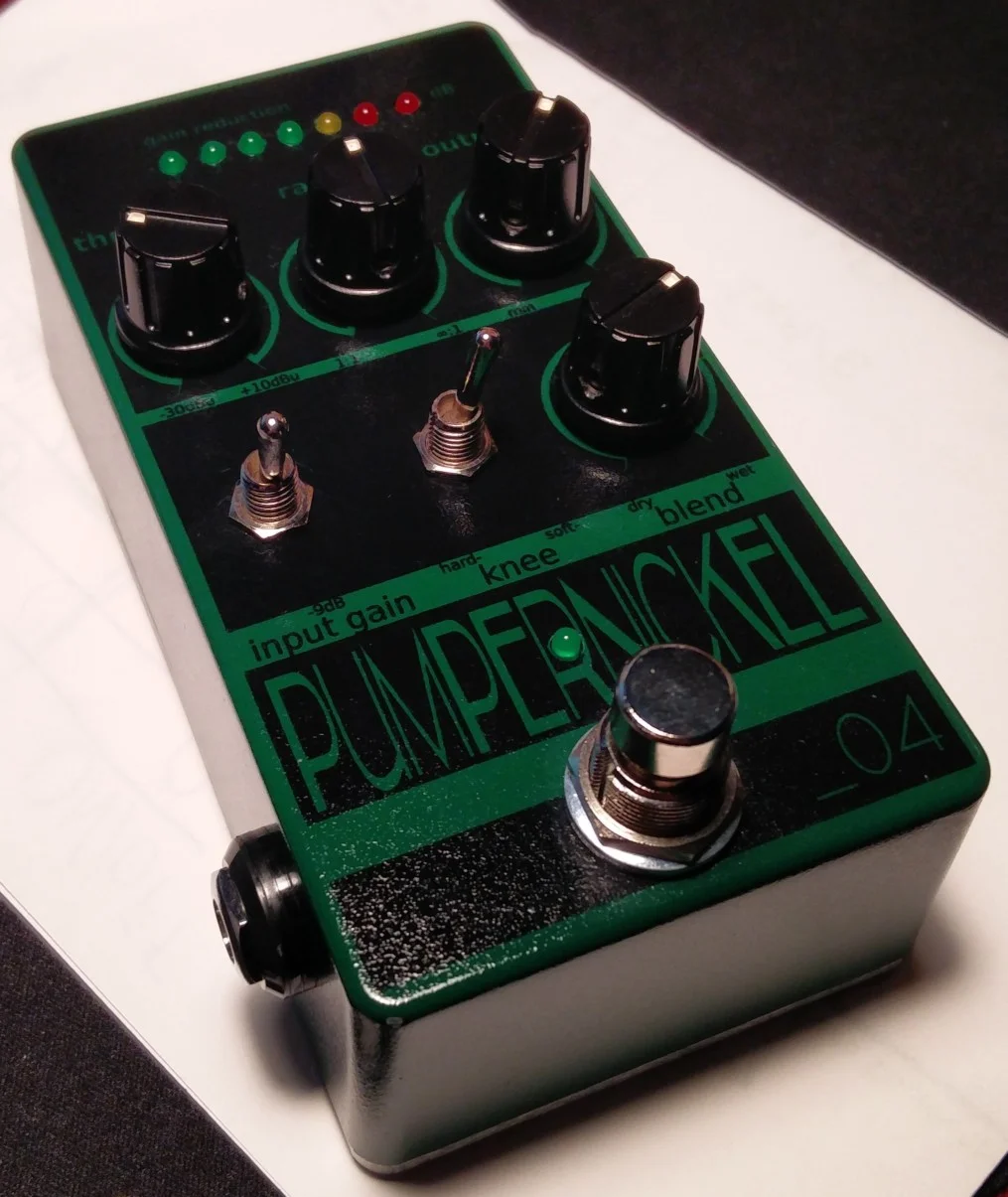

    In British Racing Green (gerade zum Testen bei Paulito ):

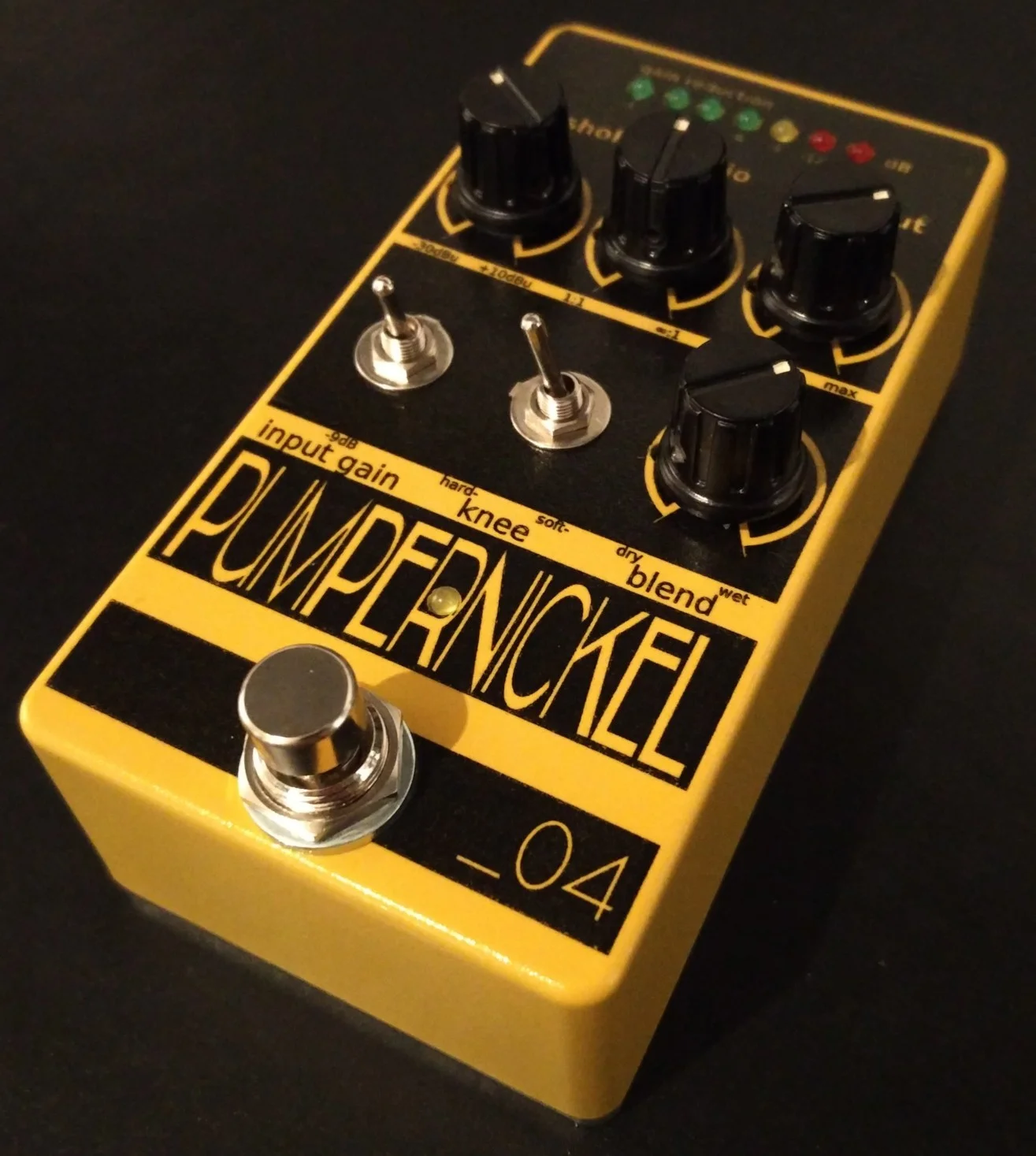

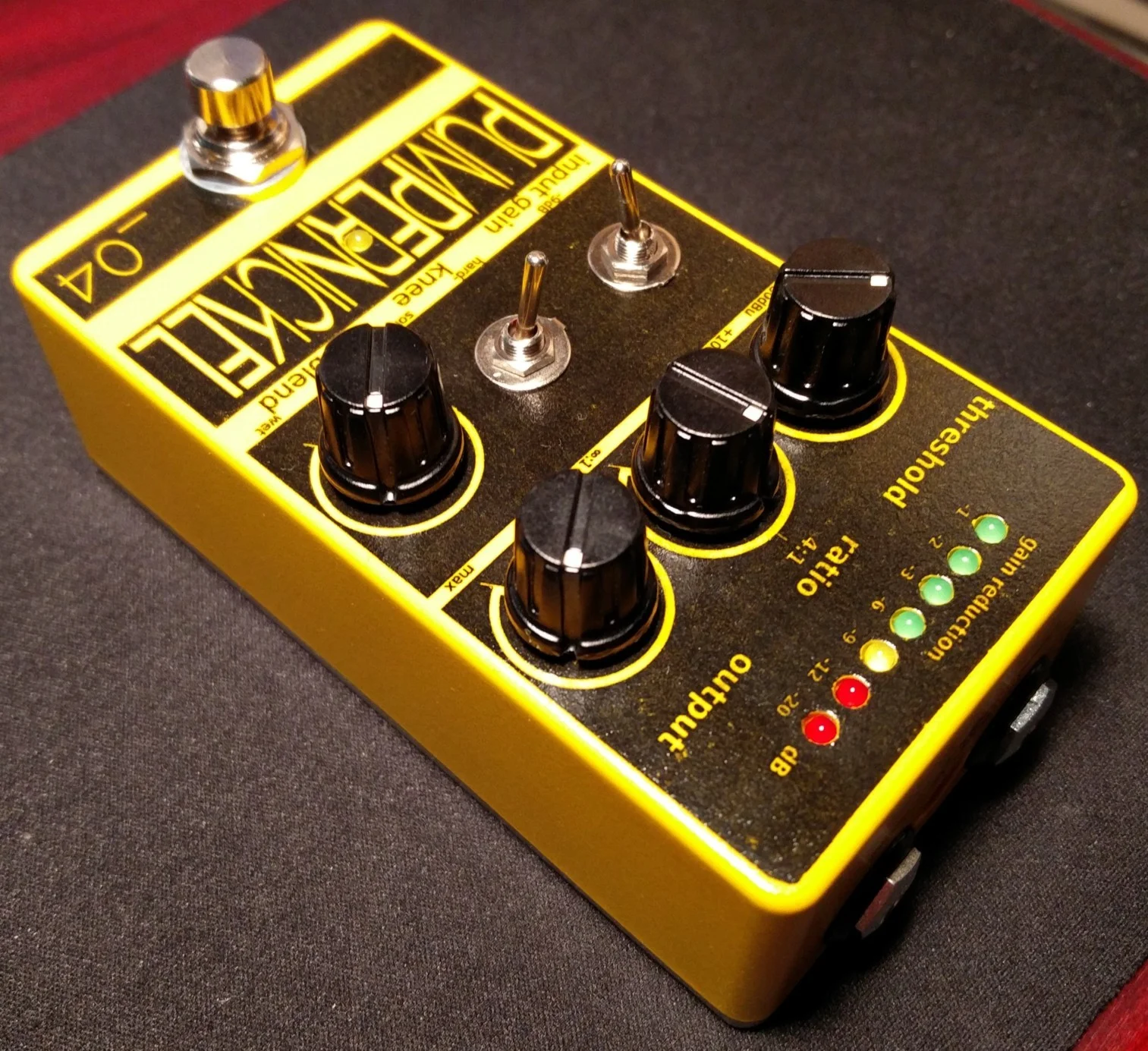

    In Bienemaja:

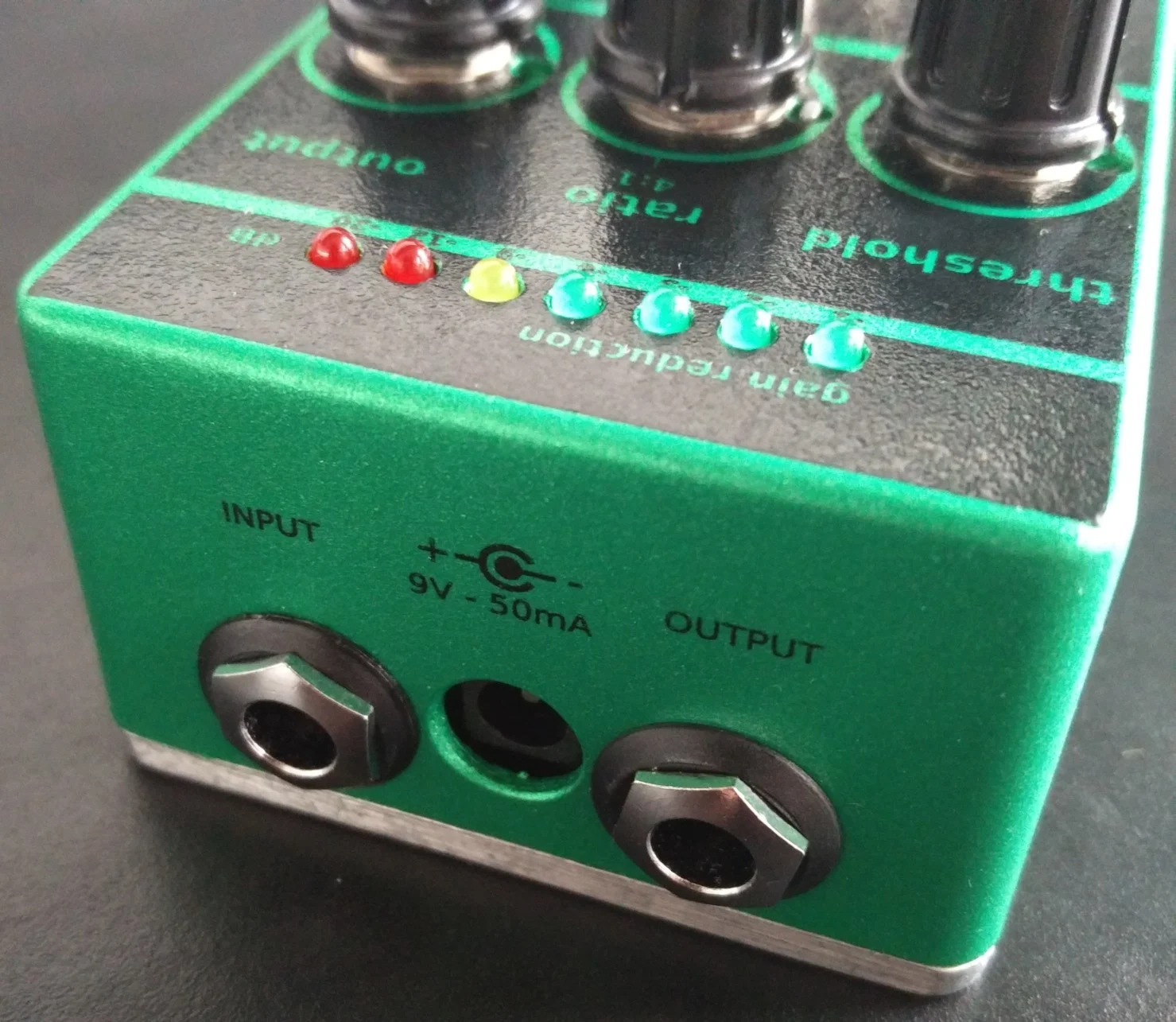

    Das potentielle Testgerät für die Testrunde in grün metallic:
    Soundfiles:

    Es gibt auch schon Soundfiles:


    Anmerkung: Die Files sind von der ersten Version des Pumpernickels inzwischen ist das Verhalten im Bass bereich offener, der Kompressor verzerrungs- und rauschärmer. Es hilft allerdings zumindest einen groben Eindruck des Kompressors zu erhalten. Alles andere sollte man sowieso im Live-Betrieb "erfahren".

    Ablauf:
    RAW
    Setting 1, hard-knee, 100% wet
    Setting 1, soft-knee, 100% wet
    Setting 1, soft-knee, 65% wet
    Setting 1, hard-knee, 65% wet
    RAW
    Setting 2, hard-knee, 100% wet
    Setting 2, soft-knee, 100% wet
    Setting 2, soft-knee, 65% wet
    Setting 2, hard-knee, 65% wet
    RAW
    Zur Testrunde:

    Ich würde gerne wieder eine (oder mehrere) Testrunden machen, um zu erfahren, was ihr vom Pumpernickel haltet. Wer mitmachen, möchte muss einfach hier im Thread Interesse daran anmelden.;-)

    Update 1:
    Der Bausatz ist bei Musikding verfügbar

    Update2:

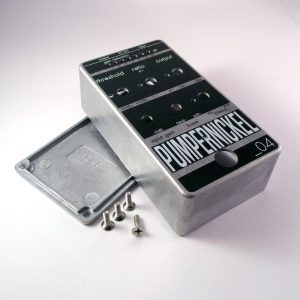

    Der Pumpernickel Bausatz und das Gehäuse sind jetzt auch direkt bei mir verfügbar

    http://schalltechnik04.de/de/bausaetze

    [​IMG]

    [​IMG] [​IMG]

    Zuletzt bearbeitet: 31. August 2016
    DerNuLz, robfab, Gast72603 und 16 anderen gefällt das.
  2. amoc

    amoc Active Member

    Bassix:
    ß3.892
    Hätte Interesse. Wann, wo, wie, Kosten?

  3. Sonic69

    Sonic69 R.I.P. Nymi + Mikki

    Bassix:
    ß41.840
    +1

  4. Flobert

    Flobert Sunn-Child

    Bassix:
    ß89.756
    Ich würde die Kiste gerne mal testen!

    keziahj gefällt das.
  5. Metalfist

    Metalfist schnell und böse

    Bassix:
    ß76.098
    Ich glaube bei dem Ding bin ich potenzieller Kaufinteressent.
    Aber ich lass die Kollegen noch in Ruhe testen, weil momentan komm ich ohnehin noch nicht viel zum Testen...

  6. Stratitis

    Stratitis Erklärbär :-)

    Bassix:
    ß54.832
    Testen würde ich das Schätzchen auch mal gerne! :lechz:
    Wo hast Du denn noch THAT4301 in DIP-Gehäuse aufgetrieben?

    Btw. British Racing Green sieht cool aus... Biene Markbass ist nicht so mein Ding :_)

  7. Matthias

    Matthias mit ner straffen B-Saite lebt sichs leichter

    Bassix:
    ß6.450
    ...hätte es nicht besser sagen können... :-) ich möchte gern testen!

  8. 4low

    4low Über-Bayudankse

    Bassix:
    ß117.971
    ... da wär ich auch dabei...!

  9. Paulito

    Paulito Well-Known Member

    Bassix:
    ß93.759
    Hallo,

    Leute, dieser Komp ist ausgezeichnet!
    So viel vorweg.

    Heute Abend werde ich mehr schreiben.

    Buuuuuummmm,
    Paul

    keziahj, LovinRomance, f_luxus und 4 anderen gefällt das.
  10. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß54.413
    Achtung jetzt kommt der Zitier-Wahnsinn!

    Wenn sich 10 Tester aus einem Land gefunden haben.
    Bei dir zuhause!
    Ich denke so, wie beim Krizzly. Das hat bisher gut funktioniert.
    D.h. eine Versandkette. Im 14Tage Rhythmus; Jeder darf 7-10 Tage testen, dann geht's zum nächsten Tester. Kosten pro Tester: 1x versicherter Versand also circa 5€.
    Musikding bzw ein paar auch von Mouser, als Musikding gerade keine mehr hatte. Der DIP ist meines Wissens nach auch nicht abgekundigt, er heißt nur anders. m.W.n: Vorher: 4301P20-I; Jetzt: 4301P20-U.
    [¦)]:D Hätt' ich auch drauf kommen können!

  11. Stratitis

    Stratitis Erklärbär :-)

    Bassix:
    ß54.832
    Und diese Biiiieeene, die ich meide, nennt sich Markbaaaaaasss..., gelbschwarz oder bona-grüner Markbaaaaaas... :m_akk:

    Das musste jetzt mal raus....

    schubi, Dr.Gore, Still und 7 anderen gefällt das.
  12. Quoth

    Quoth rabenschwarz

    Bassix:
    ß8.660
    So langsam kann man sich ja ein komplettes Lazarusboard zusammenstellen.
    EQ, Kompressor, Preamp, fast alles was ich so brauche.
    Wann kommt der Chorus? :D

    LovinRomance und lazarus_04 gefällt das.
  13. Mudskipper

    Mudskipper .

    Bassix:
    ß201.453
  14. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß54.413
    Was denkst du nach welchem Muster ich die Teile entwickle? [¦)] "Ach das könnst'de noch gebrauchen und noch ne Zerre? Joa!"

    schubi gefällt das.
  15. Quoth

    Quoth rabenschwarz

    Bassix:
    ß8.660
    Und ein Chorus fehlt eben noch. :p

  16. hank amarillo

    hank amarillo Active Member

    Bassix:
    ß4.595
    Der Name allein ist schon ein Hit.
    Daumen hoch!
    (Und klingen tut er ja scheinbar auch...)

  17. Tomtom

    Tomtom Kombination

    Bassix:
    ß149.396
    Bin auch interessiert.

  18. hank amarillo

    hank amarillo Active Member

    Bassix:
    ß4.595
    Interesse sei hiermit angemeldet.

  19. pitsieben

    pitsieben Bass 'n' Drums

    Bassix:
    ß117.667
    Für den Oberbayern aber unbedingt die schwarzgelbe Version...:D

    sharon gefällt das.
  20. 4low

    4low Über-Bayudankse

    Bassix:
    ß117.971
    Gerne!... es gibt ja sehr sinnvolle Anwendungen für die Farbkombination:
    Edit meint noch: bevor Du jetzt auf dumme Gedanken kommst: das Grosse Münchner Stadtwappen mit den Farben gelb und schwarz gibt es seit dem frühen 14. Jahrhundert... da es den BVB erst seit 1909 gibt, sind sich führende Historiker darüber einig, dass die Farbkombination gelb-schwarz ohne Zeifel als respektvolle Verbeugung vor dem FC Bayern München zu interpretieren ist...:stolz:

    Zuletzt bearbeitet: 22. Februar 2016
    Ray Mahogany und sharon gefällt das.
