Vorstellung: GUMA-Drive

Dieses Thema im Forum "Effekte" wurde erstellt von lazarus_04, 13. April 2016.

  1. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß38.256
    [​IMG]

    Manch einer hat in meinem Bastel-Thread und im Thread zum Pumpernickel mitbekommen: Ich habe einen Clone eines seeehr bekannten finnischen Herstellers gemacht.

    Der Schaltplan, stammt vom @Flobert, der ihn händisch getraced hat.:bier: Ich hab anschließend die Bugs gefixt, die Platine erstellt und feintuning betrieben.

    Features:

    • Top-Mount Buchsen
    • True-Bypass (per Relais)
    Regler:
    • Drive
    • Level
    • Blend
    Schalter:
    • Grunt 3-stufig: RAW/THIN/FAT
    • Attack auch 3-stufig: Boost/Flat/Cut (auch wenn es auf den Bildern anders aussieht)

    Bausatz:


    Die Anleitung zum Bau des GUMA-Drives:
    http://schalltechnik04.de/de/anleitungen/guma-drive/

    Der GUMA-Drive Bausatz ist jetzt auch direkt bei mir verfügbar:

    http://schalltechnik04.de/de/bausaetze

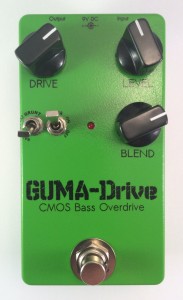

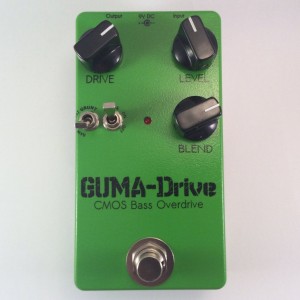

    inkl fertiger Gehäuse:

    [​IMG] [​IMG]


    Oder bei Musikding:
    http://www.musikding.de/Guma-CMOS-Overdrive-Bausatz



    Bilder:

    [​IMG] [​IMG] [​IMG] [​IMG]


    Zur Testrunde:


    Ich würde gerne wieder eine (oder mehrere) Testrunden machen, um zu erfahren, was ihr vom GUMA-Drive haltet. Wer mitmachen, möchte muss einfach hier im Thread Interesse daran anmelden.:-)

    Zuletzt bearbeitet: 31. August 2016
  2. stoiker

    stoiker Active Member

    Bassix:
    ß6.322
    Erster! Hast du meine Adresse noch? ;-)

  3. alice303

    alice303 Großmogul... äh, wie schreibt man "maul" noch mal?

    Bassix:
    ß82.011
    zweiter! hip-hip!

    wo kommt eigentlich der name her???

    Flobert gefällt das.
  4. Quoth

    Quoth rabenschwarz

    Bassix:
    ß6.431
    Glass Up My Ass :D

    Ich glaube dieses mal würde ich auch testen wollen.
    Da kann ich sehen, ob sich das mit einem Ray verträgt.

    Stratitis gefällt das.
  5. Doppelbasser

    Doppelbasser doppelt basst bässer

    Bassix:
    ß3.334
    Da wäre ich auch gerne dabei!
    Gruß, Gregor

  6. Der_Schroeder

    Der_Schroeder Well-Known Member

    Bassix:
    ß11.084
    Ich kann nur andersrum: Ich mache fix ein paar Bugs :D:bier:

  7. Flobert

    Flobert Sunn-Child

    Bassix:
    ß81.507
    Ausverkauft in 3.......2....

    lazarus_04 gefällt das.
  8. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß38.256
    Noch sind 5 von 10 Stück da... :D

    Nachschub ist bereits geordert!:stolz:

    Flobert gefällt das.
  9. Stratitis

    Stratitis Erklärbär :-)

    Bassix:
    ß40.795
    Bescheid!!!!

    Flobert gefällt das.
  10. Flobert

    Flobert Sunn-Child

    Bassix:
    ß81.507
    GlassUpMyAss i told ya...

  11. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß38.256
    ahh nee es waren nur 9 Stück.. Die zehnte Platine hast DU ja bekommen!:D

    Btw.: Läuft deine schon? Wie findest du sie im Vergleich zu Ver:1.0.0?

  12. Mudskipper

    Mudskipper .

    Bassix:
    ß118.311
    Testinteresse:bier:.

  13. Taubenhaucher

    Taubenhaucher Member

    Bassix:
    ß1.506
    .....bin schon da. ( grins )
    Hab Interesse am Test mitzuwirken.

    Zuletzt bearbeitet: 14. April 2016
  14. Flobert

    Flobert Sunn-Child

    Bassix:
    ß81.507
    Läuft nicht, hat keine Beine.=)
    Ne..ich komm gerade mal wieder zu NIX..

  15. Quoth

    Quoth rabenschwarz

    Bassix:
    ß6.431
    Konnte mich nicht beherrschen, und habe den Bausatz gerade bestellt.
    Daher brauche ich es wohl nicht mehr testen. :D

    Flobert gefällt das.
  16. Stratitis

    Stratitis Erklärbär :-)

    Bassix:
    ß40.795
    Hallo Lazarus, wenn Du die SMD-JFETs schon auf der PCB vormontieren lassen willst, dann sollten eventuelle Gate-Widerstände dann ebenfalls in SMD mitbestückt werden, sonst ist das ganze Board sehr ESD-empfindlich.
    Früher, als es noch BF245 in normaler Form gab, hatte ich die Bauteile bis kurz vor der Inbetriebnahme durch Umwickeln von Kupferlitze um die Beine kurzgeschlossen, damit beim Löten oder allg. Handling nix passiert. Die ESD-Empfindlichkeit dieser Teile ist schon recht hoch.
    Bin echt schon gespannt auf das Kistchen! Das passt sicherlich gut neben mein Nobels ODR... ist ja vor allem eine völlig andere Welt .

    Flobert gefällt das.
  17. lazarus_04

    lazarus_04 searchin' for a deeper pocket

    Bassix:
    ß38.256
    Danke für den Tipp! :-) Werde ich beachten. :-)

    Ich muss erst noch klären, in wieweit ich das ohne WEEE darf! In denke das sollte kein Problem sein, denn trotz vormontierter SMD-JFETs ist immer noch ein Menge Arbeit notwendig, um den Bausatz fertig zu stellen.

  18. Stratitis

    Stratitis Erklärbär :-)

    Bassix:
    ß40.795
    Alternative wäre natürlich noch Kratzbrücken auf dem Board, die Gate und Source der FETs verbinden. Diese werden dann nach Vollendung der Lötarbeiten einfach durchgekratzt.

  19. 2wheels

    2wheels Member

    Bassix:
    ß7.110
    Würde auch gerne eines testen :-)

  20. lemBass

    lemBass ... basst im dunkeln

    Bassix:
    ß7.023
    war et nich glass up my arse?
    egal! ich nehm' es auch als gruntcunt (vorzugsweise). sprich: auch testen will, bitte! :rock:
