Die schönen alten Dynacords...

  • #1.121
Herzlichen Dank. Es ist die Klangregelung. Also 500k/1M.

Aber unabhängig von der akuten Situation brauchen wir m.E. eine Lösung für das Problem: diese Potis fallen inzwischen häufiger aus. Vor allem die Hochohmigen, warum auch immer. Ich besitze inzwischen eine ganze Sammlung von Poti-Leichen, und es scheint immer dasselbe zu sein: Bruch des Schleifers. In diesem Gerät schon zum dritten mal, und auch beim neu gebauten Modul des Emi habe ich diese Befürchtung.

Jetzt frage ich mich natürlich, ob und wie man sowas reparieren könnte (2 Potis hatte ich mal geöffnet...)


  • #1.123
Mechanisch, von den Einbaumaßen und den Potiknöpfen nicht.
Bin auch Dynacord- Besitzer. Kenne die Problematik genauso.

Ersatzlösungen gäbe es schon, aber die gehen nicht, ohne die kultige Front optisch unangetastet zu lassen


  • #1.124
Es gibt zwei Bauformen:

a) Tandem-Potis mit 4- und 6mm Achse. 6mm abgeflacht nach damaligem Standard, 4mm ähnlich wie ein Schraubenzieher.
b) Einfach-Potis. 6mm-Achse, abgeflacht.

Diese abgeflachten Achsen gibt es grundsätzlich noch, aber sie sind nicht Einzelhandels-üblich. Will heißen, dass man sie bestenfalls in riesengroßen Mengen kaufen kann.
Vor der Größe und vom Gewinde her sind bei Bauform b) übrigens Potis der Firma Omeg kompatibel. Man muss sie halt mit runden Achsen kaufen und diese selbst kürzen und abflachen. Habe ich bei einem Poti just für jenen Bassking machen dürfen.

Leider ist es jetzt auch noch so, dass an den Potis Trägerbleche angenietet sind, die die Platinen halten. Der "Trick" mit den Omeg-Potis funktioniert halt nur bei ein oder besenfalls 2 Potis der (Mixer-) Platinen.

  • #1.126
....nur: wie mache ich es mit den Poti-Knöpfen?
Diffizile Bastelarbeit...

  • #1.127
Kann man nicht die eine Hälfte des EQ mit dem 1M auf 500k umrechnen und dann die 2x 500k nehmen? Da hat man mehr Möglichkeiten, die T-Modelle haben ja 2x500k-Potis.

  • #1.128
man könnte ja gleich die Dimensionierung der Ts übernehmen

Die 500k potis aus den Ts sind übrigens genauso anfällig

  • #1.129
Die Empfindlichkeit der Potis kann daran liegen, dass die Knöpfe gesteckt werden und das häufige Stecken im Laufe der Jahre die Achsen und damit wohl auch die Schleifer belastet.

  • #1.130

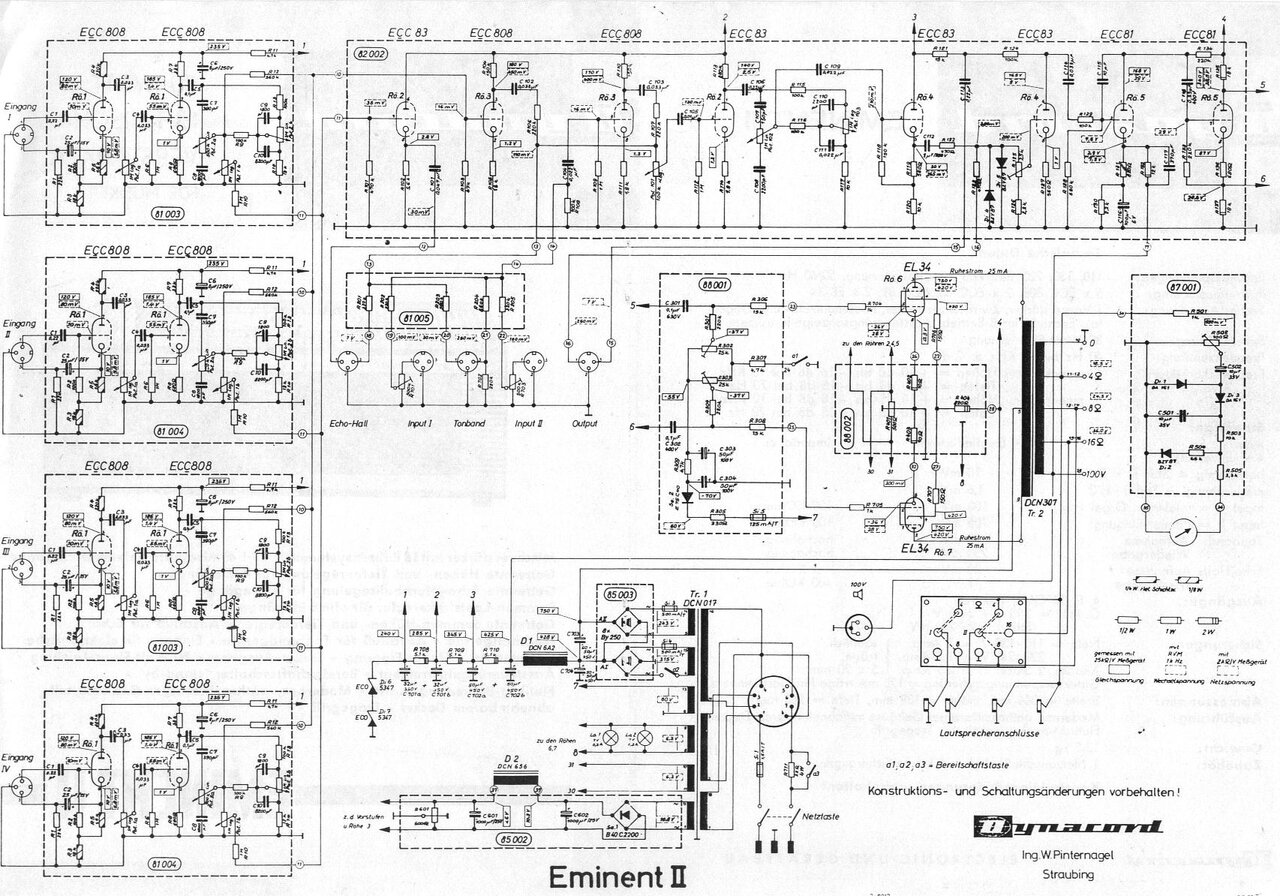

Ich habe mal eine Frage zur Eingangsstufe des Vollröhren-Eminentes. Die ist ja mit einer Pseudo-Symmetrischen Eingangsschaltung versehen, um auch Mikros dran zu betreiben. Dadurch ist die Eingangsimpedanz wohl relativ niedrig und durch den 100k vom Gitter Richtung Masse bestimmt.

Oder ist das eine Bootstrap-Schaltung, die die Eingangsimpedanz stark erhöht?

Wenn nicht, kann man den 100k auf 1M erhöhen, um passive Bässe gut zu bedienen? Die würden bei ca. 100k ja ziemlich mumpfen.


  • #1.131
..zum hochohmig machen hat @Beate schon mal ziemlich ausführlich geschrieben.
Die hat da die meiste Erfahrung.

Ja der Eingang ist für Mikros pseudosymmetrisch.
Über den Pin3 der Diodenbuchse kannst Du auch mit line-Pegel drauf gehen.
An Pin1 alleine wurden früher Gitarre oder Bass angeschlossen. Leider mit ziemlich kleinem Eingangswiderstand

Zuletzt bearbeitet:
  • #1.132
Oder ist das eine Bootstrap-Schaltung, die die Eingangsimpedanz stark erhöht?

Theoretisch ja. Es wird allerdings auch die in der gleichen Netzmasche befindliche Quellimpedanz gebootstrappt. Was die Zeitkonstanten leider erhält.
Wenn nicht, kann man den 100k auf 1M erhöhen, um passive Bässe gut zu bedienen? Die würden bei ca. 100k ja ziemlich mumpfen.
Sie mumpfen. bei 7enderartigen SCs klingen sie noch ganz gut, aber Humbucker sind ein Graus. Aktive Bässe gehen naturgemäß prima.

Leider kommt man nicht umhin, entweder R2 zu vergrößern oder aber einen Buffer oder Equalizer vorzuschalten, die dann als Impedanzwandler wirken.

  • Antwort hilfreich!
Reaktionen: meisenknoedel
  • #1.133
Ok, dann baue ich einen Eingang auf 1M für passiv um und belasse einen normal für aktiv. Habe die linken beiden Buchsen auf Klinke umgebaut.

  • Like
Reaktionen: beate
  • #1.134
Ich möchte einen Imperator umbauen.

Transistor-Vorstufe raus und stattdessen den Alembic F2-B rein mit einer ECC83.

Die kann ich mit 12,6V aus den 40V Vorstufenversorgung heizen, die Anodenspannung hole ich von der ECC81.

Gibt es eine empfohlene Anodenspannung für die ECC83? Die ist in den mir vorliegenden Schaltplänen meist nicht angegeben, einer gibt 320V an.

Gibt es dazu Erfahrungen oder Vorschläge?

LG
Christian

  • #1.135
Ich bin da sicher nicht der kompetenteste, habe aber aber immerhin einen Emi II und einen Imkerator so umgebaut. Beide laufen mit der Anodenspannung des PI.
Ich wüsste auch nicht, was eine noch höhere Spannung bringen sollte außer etwas geringere Verzerrungen -die wir in unserem Alter wohl kaum noch hören ;-).
Und mit nem Ray oder Spector klingt so eine Vorstufe eh bescheiden, da mach dir besser keine Hoffnungen...die sind auf Passivbässe ausgelegt.
Für aktive ist schlicht die Verstäkung zu hoch IMHO.

  • Wow
Reaktionen: meisenknoedel
  • #1.136
Ich möchte einen Imperator umbauen.

Transistor-Vorstufe raus und stattdessen den Alembic F2-B rein mit einer ECC83.

Die kann ich mit 12,6V aus den 40V Vorstufenversorgung heizen, die Anodenspannung hole ich von der ECC81.

Gibt es eine empfohlene Anodenspannung für die ECC83? Die ist in den mir vorliegenden Schaltplänen meist nicht angegeben, einer gibt 320V an.

Gibt es dazu Erfahrungen oder Vorschläge?

LG
Christian
Das sollte einfacher funktionieren. M.W. verträgt der Heizkreis eine zusätzliche kleine Doppeltriode. So haben in der Vergangenheit schon mehrfach derartige Amps modifiziert, übrigens auch ich im G-2000 (dessen Netzteil da aber klar die notwendige Kapazität hat, siehe Beleuchtung in G-2000 und Gigant).

Um auf Nummer sicher zu gehen, kann man ein Skalenlämpchen herausschrauben und die Heizspannung mit und ohne messen (die Lämpchen liegen bekanntlich im Heizkreis). Oder vor dem Löten probeweise einen passenden Lastwiderstand in die Heizung legen und schauen, wie sich diese verhält.

Ein Skalenlämpchen benötigt ja die gleiche Leistung wie die Heizung eine Doppeltriode.

Die Anodenspannung von der ECC81 zu nehmen ist ebenfalls kein Problem.

Zuletzt bearbeitet:
  • Antwort hilfreich!
Reaktionen: cfortner und meisenknoedel
  • #1.138
Transistor-Vorstufe raus und stattdessen den Alembic F2-B rein mit einer ECC83.

Die kann ich mit 12,6V aus den 40V Vorstufenversorgung heizen, die Anodenspannung hole ich von der ECC81.

Gibt es eine empfohlene Anodenspannung für die ECC83? Die ist in den mir vorliegenden Schaltplänen meist nicht angegeben, einer gibt 320V an.

Gibt es dazu Erfahrungen oder Vorschläge?

LG
Christian
Die Anodenspannung von der ECC81 zu holen sehe ich unkritisch, evtl. nochmal mit P und C puffern.
Ob dort tatsächlich 300V erforderlich sein müssen ist hier die Frage. Oft liest man, daß sich die ECC83 bei geringeren Spannungen besser anhört - schau mal beim Ampeg B1, da ist die Anodenspannung nur ca. 220V, auch sind die Röhren unterheizt (wie die ECC808 im Vollrö-Emi auch).
Andererseits, wenn man sich die Bassman-Schaltung anschaut, die läuft auch mit ü300V; Vorbild für Alembic (und Trace V)

Ausprobieren u anhören; Notfalls eine Leistungs-Z-Diode wie im Vollrö-Emi und auf 250V limitieren.

Dürfte Geschmacksache bleiben, Falls Du Versuche machst: das Ergebnis würde mich interessieren

  • Like
Reaktionen: meisenknoedel
  • #1.139
Und was machen jetzt die armen Bienen?
Die Verhunzung ist beabsichtigt, denn ich finde den Namen absolut bescheuert; hab meinen ja auch in Amperator umbenannt, das war minimalinvasiv...

  • Antwort hilfreich!
  • Gute Idee
  • Like
Reaktionen: bassilisk, uncool sam und meisenknoedel
  • #1.140
Die Anodenspannung von der ECC81 zu holen sehe ich unkritisch, evtl. nochmal mit P und C puffern.
Ob dort tatsächlich 300V erforderlich sein müssen ist hier die Frage. Oft liest man, daß sich die ECC83 bei geringeren Spannungen besser anhört - schau mal beim Ampeg B1, da ist die Anodenspannung nur ca. 220V, auch sind die Röhren unterheizt (wie die ECC808 im Vollrö-Emi auch).
Andererseits, wenn man sich die Bassman-Schaltung anschaut, die läuft auch mit ü300V; Vorbild für Alembic (und Trace V)

Ausprobieren u anhören; Notfalls eine Leistungs-Z-Diode wie im Vollrö-Emi und auf 250V limitieren.

Dürfte Geschmacksache bleiben, Falls Du Versuche machst: das Ergebnis würde mich interessieren
Ich habe eine Anodenspannungsregelumg von Tube Town, damit kann ich es ja mal ausprobieren.

Interessant fände ich eine DC-Heizung aus der Transistor-Versorgung.
