Hatte noch was "rumliegen" und baue nun mal ein Gehäuse drumherum ;)

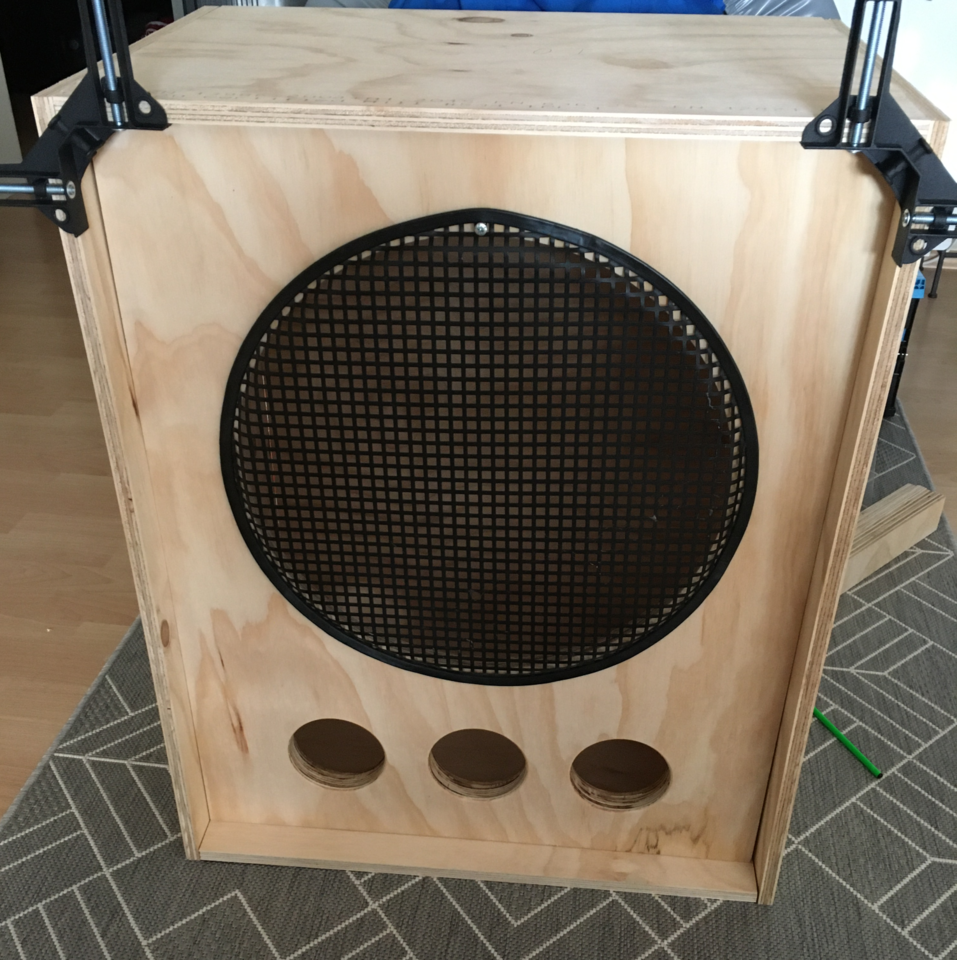

Erster "Testaufbau" bzw. mal alles hingestellt um die Bohrungen abzuchecken:


  • Like
Reaktionen: Talentfrei, Stevani Harris, claudio und 6 andere

Welcher Speaker soll da rein?
..wenn ich das hier schreibe werde ich bestimmt von der Seite verbannt ;) :D
Sagen wir mal so. Er ist gut und günstig, hat 450 Watt RMS und fühlt sich hoffentlich in seinem 152 Liter Gehäuse wohl 🙃


Dann kenne ich nur noch Sica und die anderen modernen. Oder ein EV 18B?

  • #10
Cooles Projekt, @Dark-Duke ! Viel Erfolg damit!
18" Boxen haben einen ganz eigenen Charme. Aber es muss der richtige Speaker sein, sonst klingt es nicht nach Musik! ;)

Ich hab einen Goodman's Audiom 91/100 in ein Gehäuse von Tube Town eingebaut. Der Speaker verträgt nur 100W (Dauerlast), eintwickelt aber eine so enorme Energie, dass er das arme TT Gehäuse schon ganz langsam zu zerlegen beginnt. An einer Stelle ist die Verbindung von der Schall- zur Seitenwand nicht mehr ganz fix, so dass bei bestimmten Frequenzen Nebengeräusche entstehen. Da muss ich mal ran, villt mit zwei, drei Schrauben und zusätzlich von innen mit Acryl abdichten.

  • Like
Reaktionen: f_luxus und Dark-Duke
  • #11
Cooles Projekt, @Dark-Duke ! Viel Erfolg damit!
Danke... ich arbeite daran ;)

Abdichten und versteifen ist schon wichtig. Das werde ich auf jeden Fall machen und auch hier berichten!

  • Like
Reaktionen: energy
  • #12

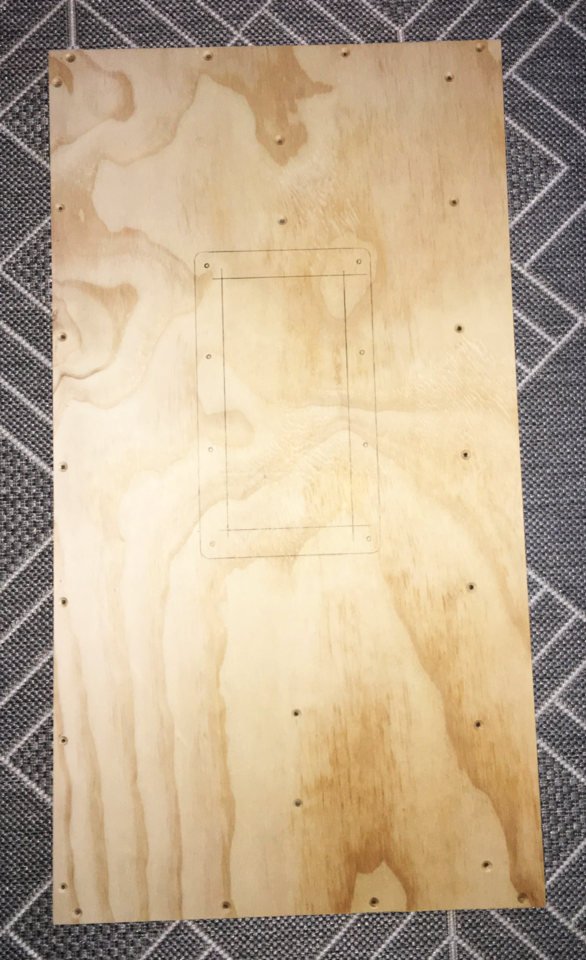

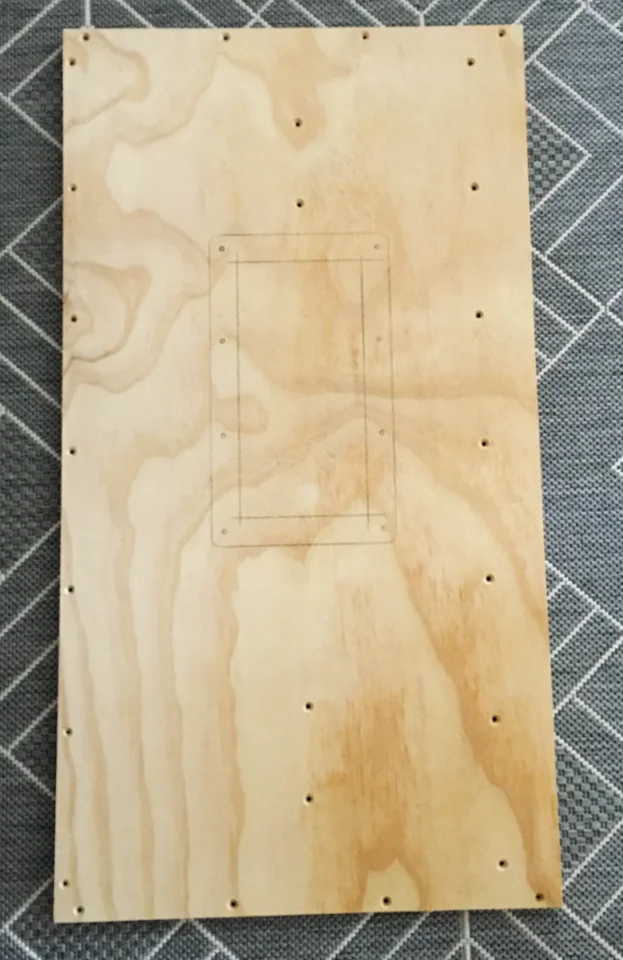

Hier schon mal ein Bild der linken Seite:



Anhänge

  • 1604405288439.png
    1.013,5 KB · Aufrufe: 278
  • Like
Reaktionen: Gast5650
  • #13
Die geplante Versteifung aus 8 Dreiecken:


  • Like
Reaktionen: claudio, Gast5650 und anbra
  • #14

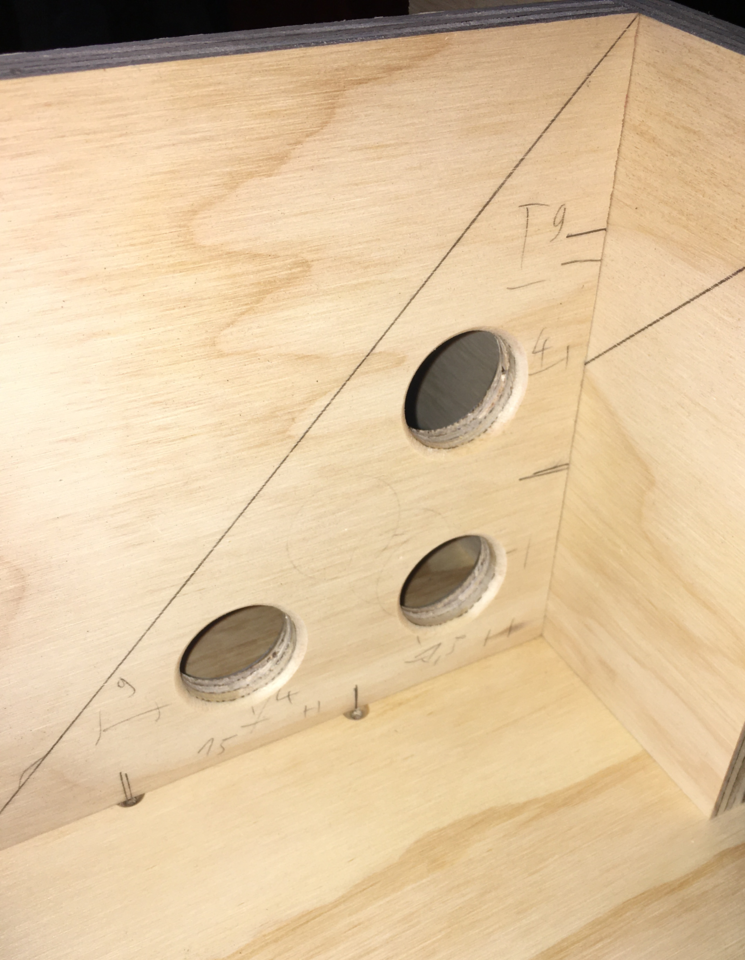

Weitere Versteifung im Bau:


Zuletzt bearbeitet:
  • Like
  • Wow
Reaktionen: cfortner, Flex Bass, Gast5650 und 6 andere
  • #15
Ich hoffe mal nur, dass die die Parameter des Chassis und das empfohlene Gehäusevolumen und die Tunnelabstimmung bekannt sind, sonst wird das ein russisches Roulette.

  • #16
Neneee... alles gut 😉
150 Liter und 3x 10 cm Ports mit 3 cm Länge

  • #17
Das Gehäuse hat (laut Berechnung) sogar 154 Liter. Aber Das Chassis und die Verstrebungen "verdrängen" ja auch Volumen und deshalb habe ich alles etwas großzügiger geplant.
Die genau Abstimmfrequenz habe ich jetzt nicht mehr im Kopf. Da müsste ich erst die Berechnung noch mal checken...

  • #18
Dann dürfte sie aber relativ hoch abgestimmt sein.. so 68-70Hz. Mit den meisten Chassis dürfte das eine gewaltige Überhöhung um die Resonanz rum haben oder es ist ein Chassis mit einem sehr niedrigen QTS.

  • Like
Reaktionen: Dark-Duke
  • #19
Hat aber alles nicht viel zu sagen. Es wird ja keine Hifi-Abstimmung. Wenn sie mit dem E-Bass drückt wie Sau, ist das ziel erreicht. Supertiefe Abstimmung ist eh überbewertet....
