Selbstbau Effekte?

fleabass

fleabass

Active Member
Bassix
ß5.614
@fuzzonaut Supergeile Effekte! Hast du zufällig einen Schaltplan für deinen Animatron oder gibt es den vielleicht sogar als Bausatz?

fleabass

fleabass

Active Member
Bassix
ß5.614
Uhhhhh dankeschön!!
Wohl mein nächstes DIY-Pedal. Wobei ich den Preis für einen Bausatz schon ziemlich happig finde.
Ich nutze gerade die gute alte Ibanez Smashbox mit einer externen Tonblende, die produziert auch einen sehr guten Bass-Synth Sound. Ist jetzt die Frage, ob ich so viel Geld ausgebe. Aber vielen Dank für den Link!

fleabass

fleabass

Active Member
Bassix
ß5.614

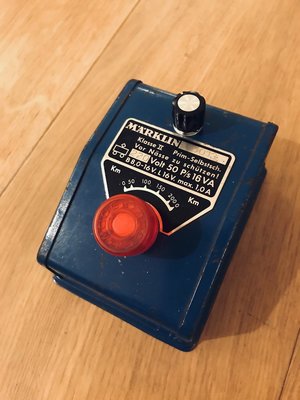

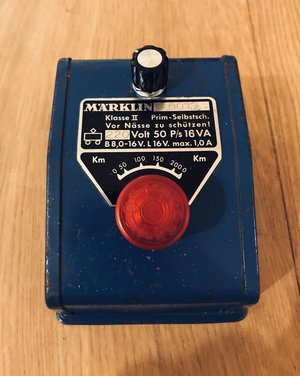

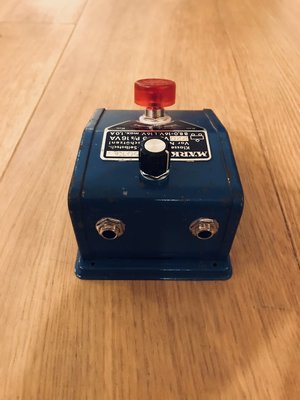

Moinsen, kleines Upcycling-Projekt am WE. Ich betreibe ja fleißig Biamping und brauchte für meinen "Leadkanal" noch einen Booster. Und da mein Steuerboard für mein Effektrack komplett passiv ist, habe ich mal einen simplen Volume-Attenuator gebaut (ein einfaches Volumepoti im Pedal).

Und weil ich immer Märklin-Fan war, habe ich den in das Gehäuse eines jüngst verstorbenen Märklin-Trafos eingebaut.

Die Idee ist nicht von mir, aber ich wollte es einfach mal ausprobieren. ;-) Funzt super und gibt etwas Retro-Feeling.


Anhänge

  • Minusbooster 2.jpg
    Minusbooster 2.jpg
    106 KB · Aufrufe: 19
  • Minusbooster 3.jpg
    Minusbooster 3.jpg
    81,9 KB · Aufrufe: 20
  • Minusbooster.jpg
    96,9 KB · Aufrufe: 20
Zuletzt bearbeitet:
fuzzonaut

fuzzonaut

Well-Known Member
Bassix
ß17.148
Uhhhhh dankeschön!!
Wohl mein nächstes DIY-Pedal. Wobei ich den Preis für einen Bausatz schon ziemlich happig finde.
Ich nutze gerade die gute alte Ibanez Smashbox mit einer externen Tonblende, die produziert auch einen sehr guten Bass-Synth Sound. Ist jetzt die Frage, ob ich so viel Geld ausgebe. Aber vielen Dank für den Link!

Danke @StonerGreg für den Link und Dir für die Blumen.
Genau, das ist das Fuzzdog Projekt. Ich kaufe dort halt nur Platinen, da sind die 6 Pfund gar nicht mal sooo viel.

Dein Märklin Teil ist wirklich super cool!

fleabass

fleabass

Active Member
Bassix
ß5.614
Ah das ist natürlich cool. Müsste noch genug in meiner Grabbelkiste haben, um das Teil nachzubauen. Werde ich wohl gleich bestellen, danke für den Tipp

fleabass

fleabass

Active Member
Bassix
ß5.614

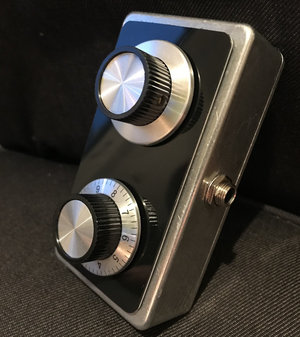

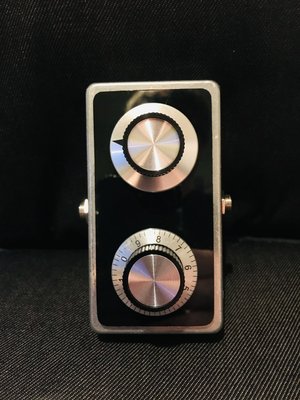

So, sorry für das erneute Doppelposting, aber ich habe gestern Abend noch spontan einen kleinen Helfer gelötet.
Im Prinzip ist es die PTB-Schaltung, die man aus G&L Gitarren/Bässen kennt. Oben habe ich einen Treble Bleed, um die spitzen Höhen hinter einer Zerre etwas glattzubügeln, unten ein Bass Bleed. Der nimmt aber bei moderater Einstellung nur die ganz tiefen Frequenzen raus. Ich hatte manchmal dieses Problem mit wummerndern Tiefbässen, die nur gedröhnt haben. Die drehe ich damit raus. Bei voller Einstellung ist es auch für Signalsplitting in eine Box mit Mitteltönern geeignet. Habe lange rumprobiert und bin bei den Potis mit folgenden Kondensatoren geblieben:

Treble Bleed: 500k log Poti und 47nF
Bass Bleed: 1m Poti linear und 47nF

Wenn man es beim Bass Bleed mit zu hohen Widerständen probiert, ist schnell das ganze Signal weg. Für mein Setup sind die Werte am geeignetsten.


Anhänge

  • BCDB8E03-2B7C-46F6-8846-E0A8F9DAC7B5.jpeg
    138,2 KB · Aufrufe: 11
  • 46789A27-B8BA-4876-9FED-2EE3DF3F4694.jpeg
    145 KB · Aufrufe: 13
fleabass

fleabass

Active Member
Bassix
ß5.614
Danke, die Kappen gab es beim Musikding. War eine Fehlbestellung meinerseits, jetzt habe ich dafür noch Verwendung gefunden.
Ja, ich habe zwei JBs und einen Preci. Am Preci gefällt mit die Schaltung nicht so gut, aber ich spiele eigentlich immer nur JBs, da passt es wirklich gut. Benutze die Seymour Duncan Quarterpounder und das hört sich für mich gut an. 😊

Hicetea

Hicetea

Well-Known Member
Bassix
ß31.101
Ich musste mir jetzt auch so ein Märklin Transformator besorgen. Die Idee ist einfach der Knaller.
Bin mir nur noch nicht sicher was da rein kommt. Ein einfacher Booster wäre auch passend. Da habe ich noch keinen.
Bei mir ist es aber ein Märklin 280A geworden. Na mal sehen was da draus wird.

Für den Theremin-Fuzz habe ich das Standard 125B Alu-Chassis 2x mit Hammerite Hammerschlag Dunkelblau bestrichen. Die erste Schicht hat über Nacht sehr gut getrocknet.
Den Theremin-Fuzz kann man laut Anleitung auch nur halb bestücken um ihn nur als 1-Poti Theremin-Only zu verwenden. Vielleicht kommt sowas in den Märklin.
Das wäre dann auch ein cooles Geschenk.

fuzzonaut

fuzzonaut

Well-Known Member
Bassix
ß17.148

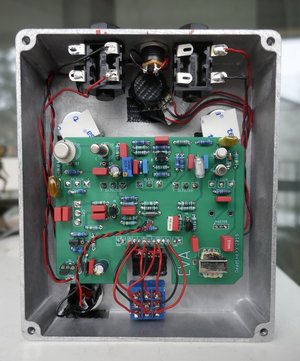

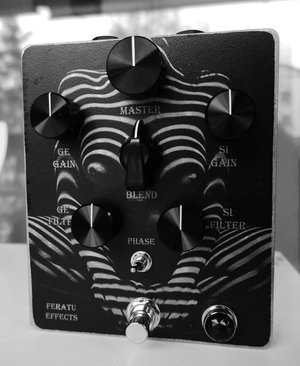

Und wieder ein Treter fertig gebaut - überraschenderweise ein Fuzz :D - dieses Mal dafür ein eher komplexeres Teil, jedenfalls für 'ne Zerre.
Eigentlich sind's ja 2 parallel laufende Fuzzes:
Auf der einen Seite ein Germanium Fuzz und auf der anderen Seite einer mit Silikon, beide haben Gain und Filter und können mit dem Blend Regler nach Belieben gemischt werden.
Tolles Teil, x verschiedene Sounds möglich; zwar kein Bassmonster, aber v.a. die GE Seite gefällt mir sehr gut, ca. 2/3 GE Wumms mit 1/3 SI Säge kommt (bei mir) super.

Vorbild dafür ist der Gemini IV von Spaceman, die Platine kommt von Deadend FX und heisst EVA. ( .... :engel: )
Das Layout hat mir nicht gefallen - Master links unten als Minipoti? No way! - darum wurden ein paar Dinge (3 Potis, Kippschalter) anders platziert.


StonerGreg

StonerGreg

Das Ding aus dem Sumpf
Gibt es irgendwo eine Platine oder ein Stripboardlayout für die Solidgoldfx-Treter? Beta oder LM308 z.B.?

An einer basstauglichen Ratte hätte ich ebenfalls Interesse. Ratten gibt es ja wie Sand am Meer, nur welche davon lässt das Lowend intakt?

Hicetea

Hicetea

Well-Known Member
Bassix
ß31.101
Ja, der normale "Die Rat" klingt überhaupt nicht mit Bass. Den "Ratt Deluxe" habe ich noch gar nicht gesehen. Der kommt auf jeden Fall auch mit in den Warenkorb.
Wäre das dann quasi eine One-Rat-For-All Lösung? Da kann ich mich ja ruhigen Gewissens von dem normalen "Die Rat" trennen, und gleich das Gehäuse nutzen.

Der Trafo kam übrigens gestern. Ganz schöner Brummer. :D
