Selbstbau Effekte?

Cool, vielen Dank euch! Die Platinen sitzen durch die vielen Kabel schon nicht so ganz locker, das werd ich durch den empfohlenen Heißkleber noch unterstützen. Das Teil wird aufm Schreibtisch ja auch deutlich weniger Bewegung und Schüttelei haben als aufm Pedalboard :bier:

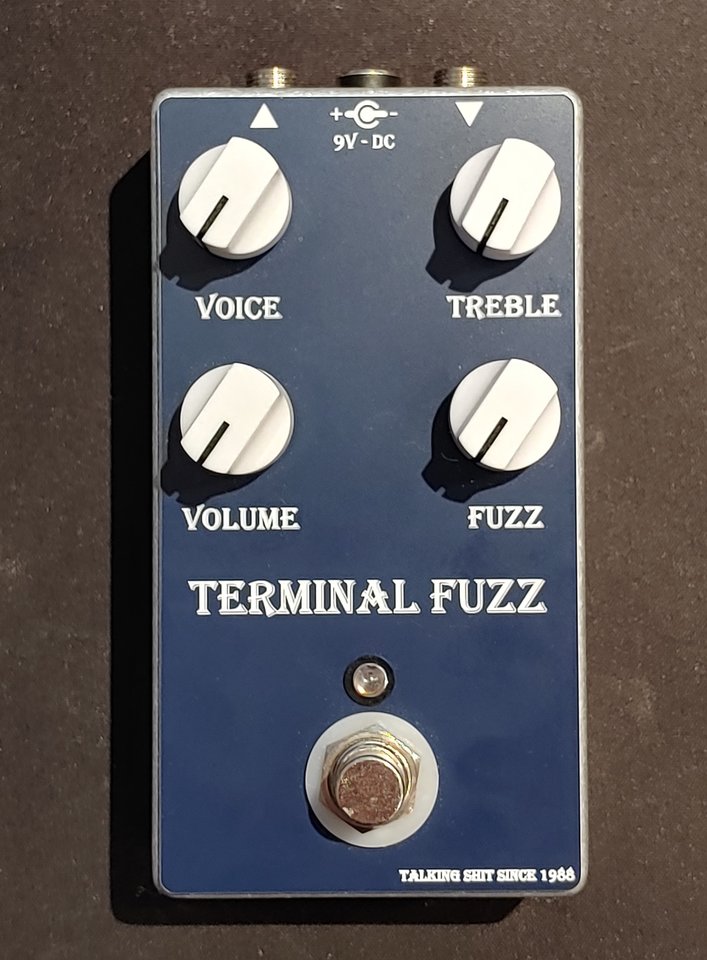

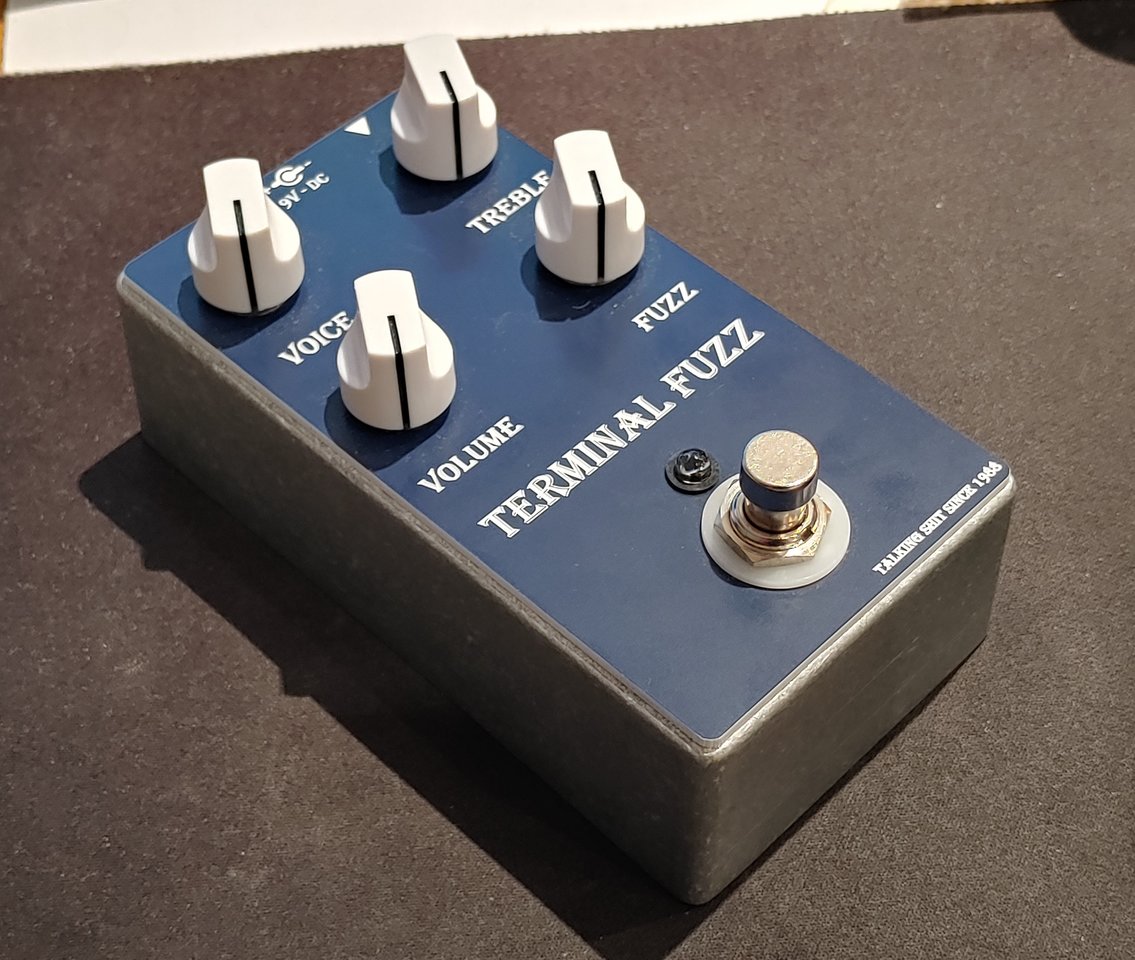

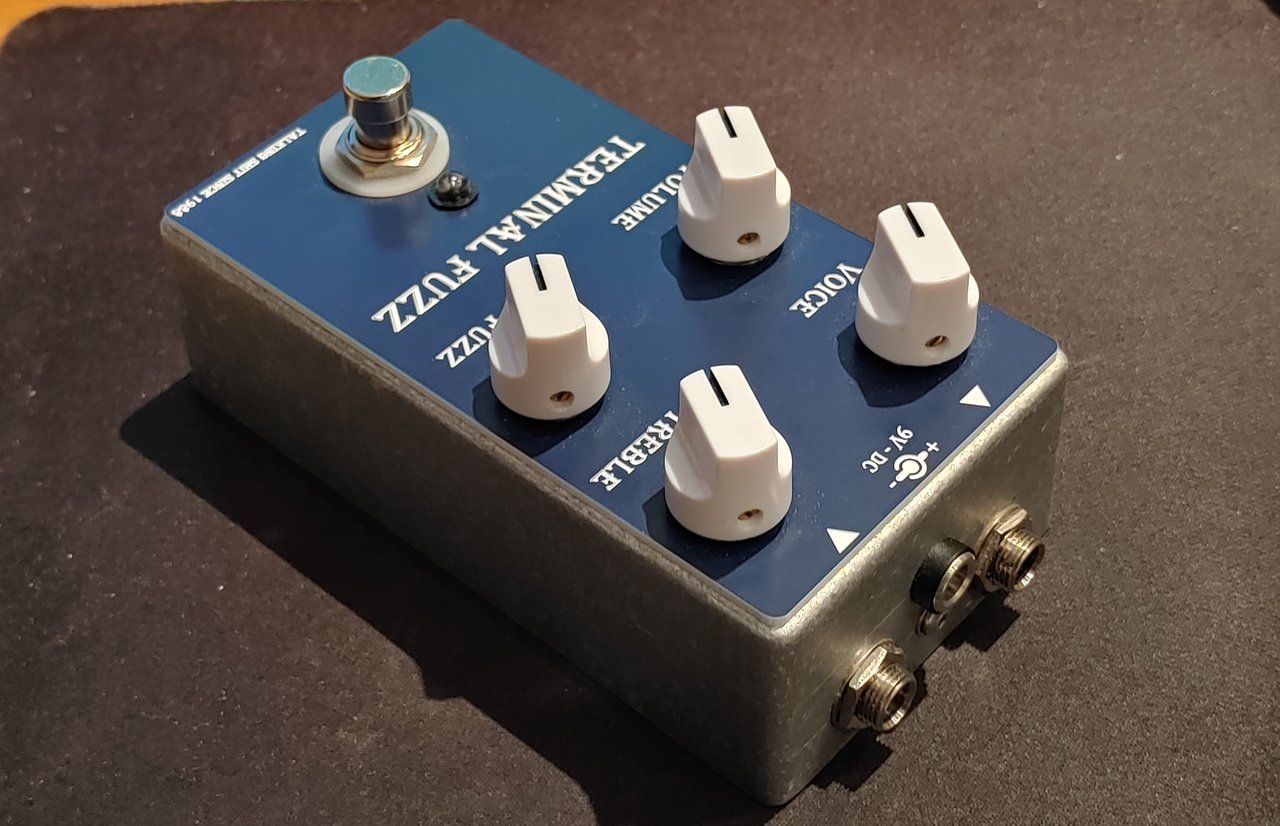

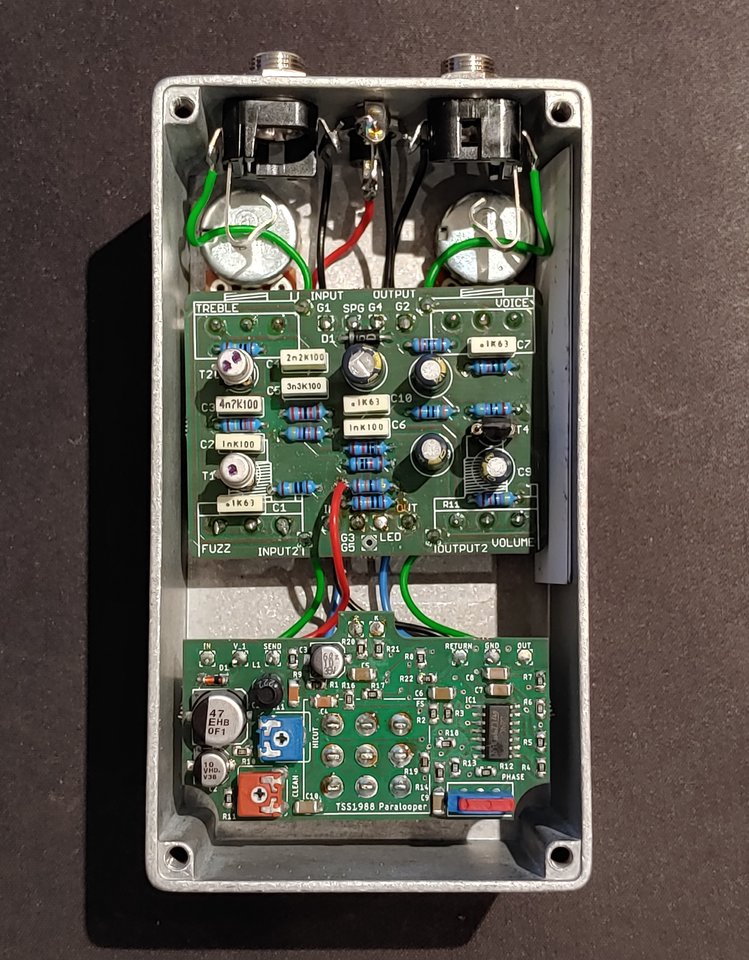

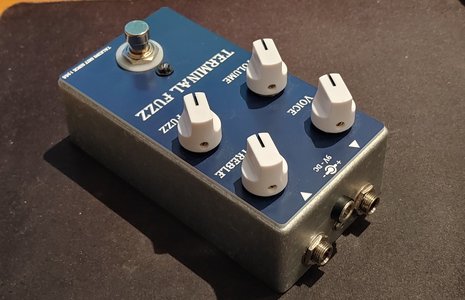

Ich darf meinen Nachbau des EQD Terminal Fuzz vorstellen.
Eine der ersten Platinen die ich DIY erstellt hab.
An sich ein schönes Fuzz welches nur etwas zickig auf die Transistoren regiert, man muss ganz schön matchen bis man ein Paar gefunden hat das einem den Sound gibt den man möchte.

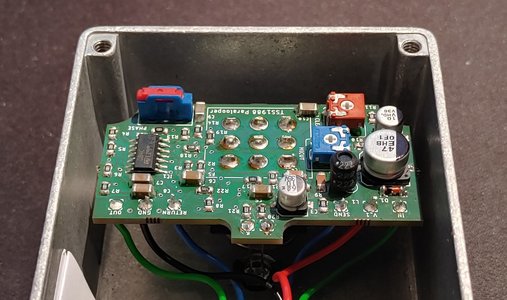

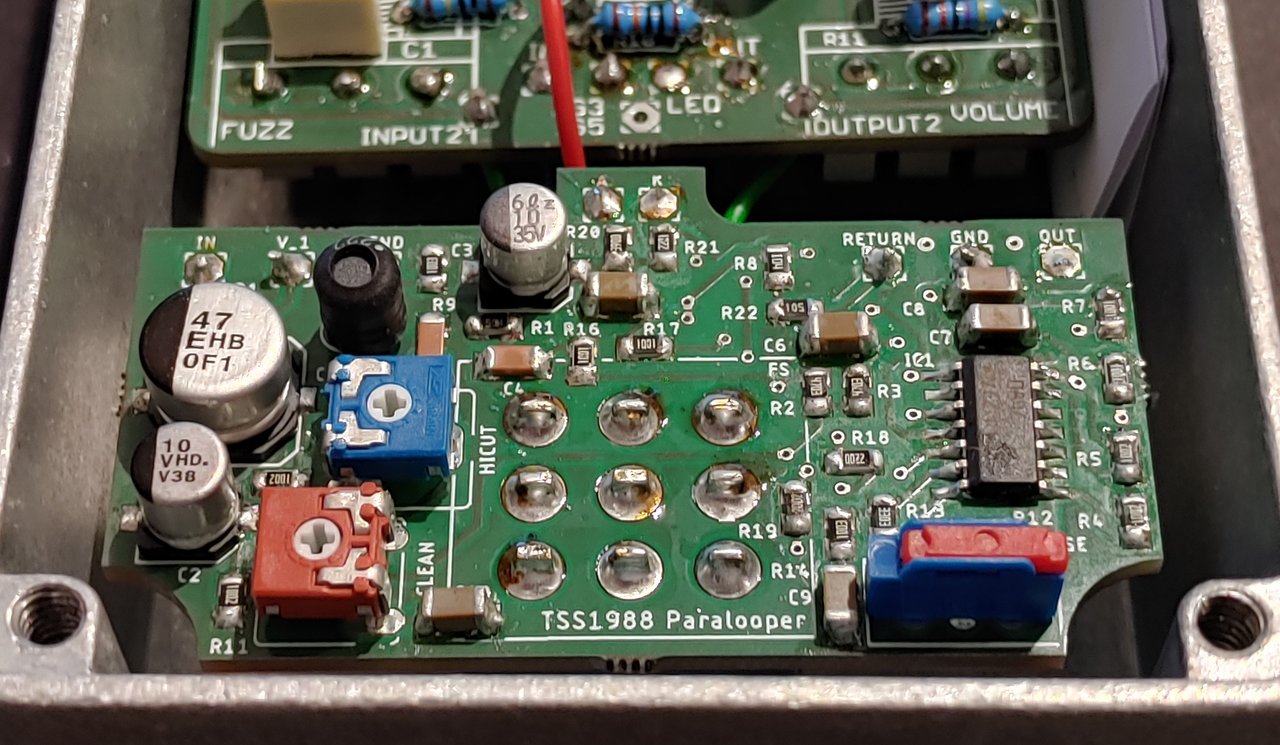

Leider klaut mir das Fuzz ein wenig zu viel Bässe, dafür habe ich meine neue Paralooper Platine eingebaut.
Im Prinzip ist es die hier "Link" Platine um einem passiven Hi-Cut im Clean Kanal erweitert.
Das Fuzz zusammen mit dem Clean Blend macht richtig Laune.


Anhänge

  • 20211122_181323_HDR.jpg
    105,4 KB · Aufrufe: 115
  • 20211122_181336_HDR.jpg
    179 KB · Aufrufe: 101
  • 20211122_181344_HDR.jpg
    155,7 KB · Aufrufe: 96
  • 20211122_181137_HDR.jpg
    177,5 KB · Aufrufe: 100
  • 20211122_181151_HDR.jpg
    195,8 KB · Aufrufe: 109
  • 20211122_181201_HDR.jpg
    166,6 KB · Aufrufe: 102
Gibt es die Möglichkeit mit einer Wassertransverfolie(Waterslide decal) oder mit etwas ähnlichem auch weiß zu bedrucken?
Ich möchte meine Eigenbau-Geräte gerne Dunkel lackieren, aber mit Beschriftung ala Wasserfolie geht dann nix mehr,
weik dann helle Farben kaum mehr sichtbar sind, und weiß ja gar nicht gedruckt wird.
Hat da jemand eine Lösung?

Es gibt Decal, die einen weißen Hintergrund (statt transparent) haben. Ausserdem es gibt auch Druckservices, die dir Decals weiß bedrucken.

Meine letzten Basteileien...

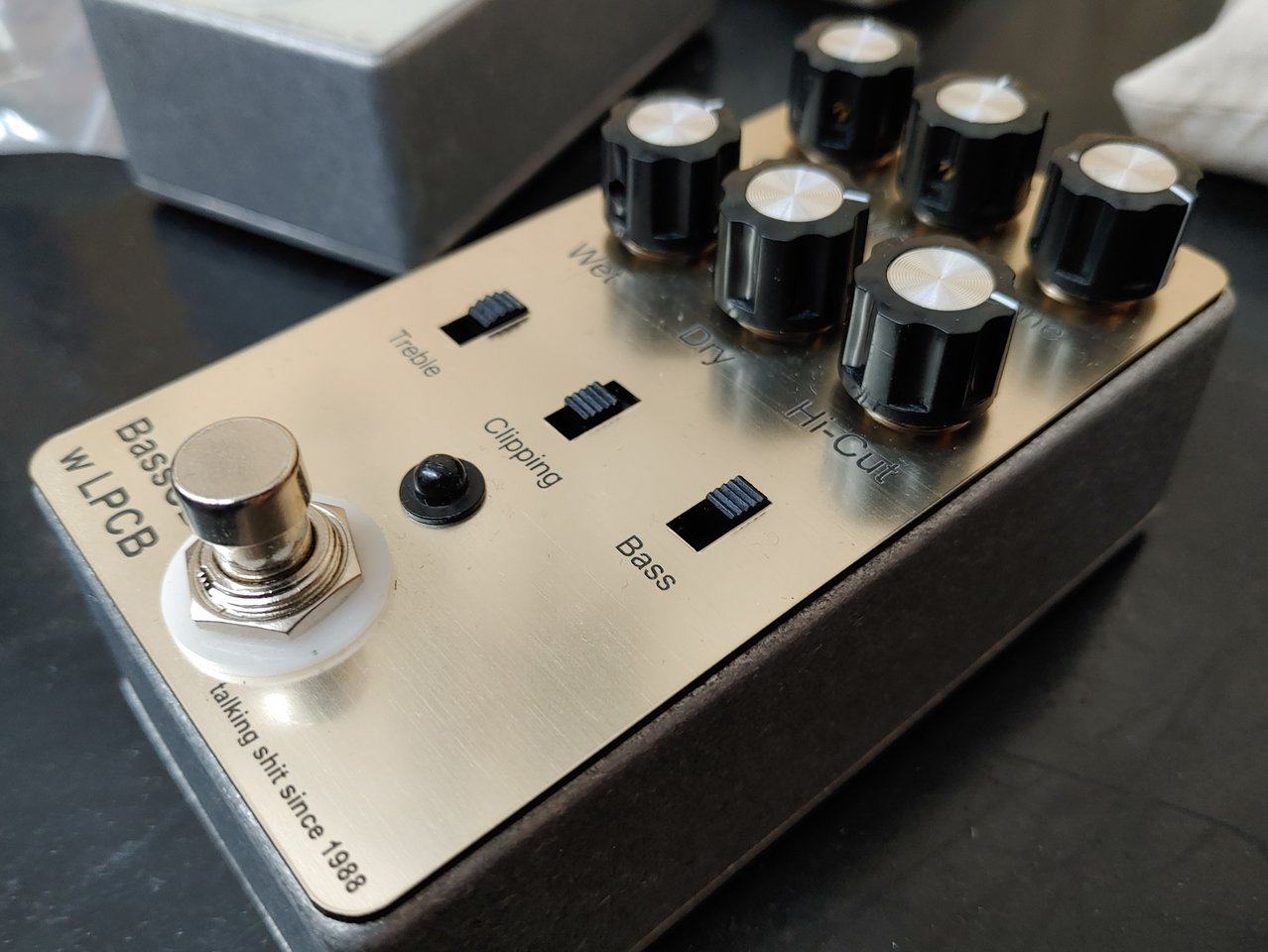

Hier hab ich den Versuch gestartet die Kippschalter durch Schiebeschalter zu ersetzen.
Das erste Problem war überhaupt Schiebeschalter mit drei Positionen zu finden, das nächste waren die mechanischen Arbeiten.
Letzen Endes hat aber alles gut funktioniert. Die Schiebeschalter müssen sich aber noch gegen die Kippschalter beweisen.
Schiebeschalter sind evtl. etwas praktischer, von wegen Robustheit gegen die Bedienung mit dem Fuß, die Kippschalter gefallen mir optisch besser.

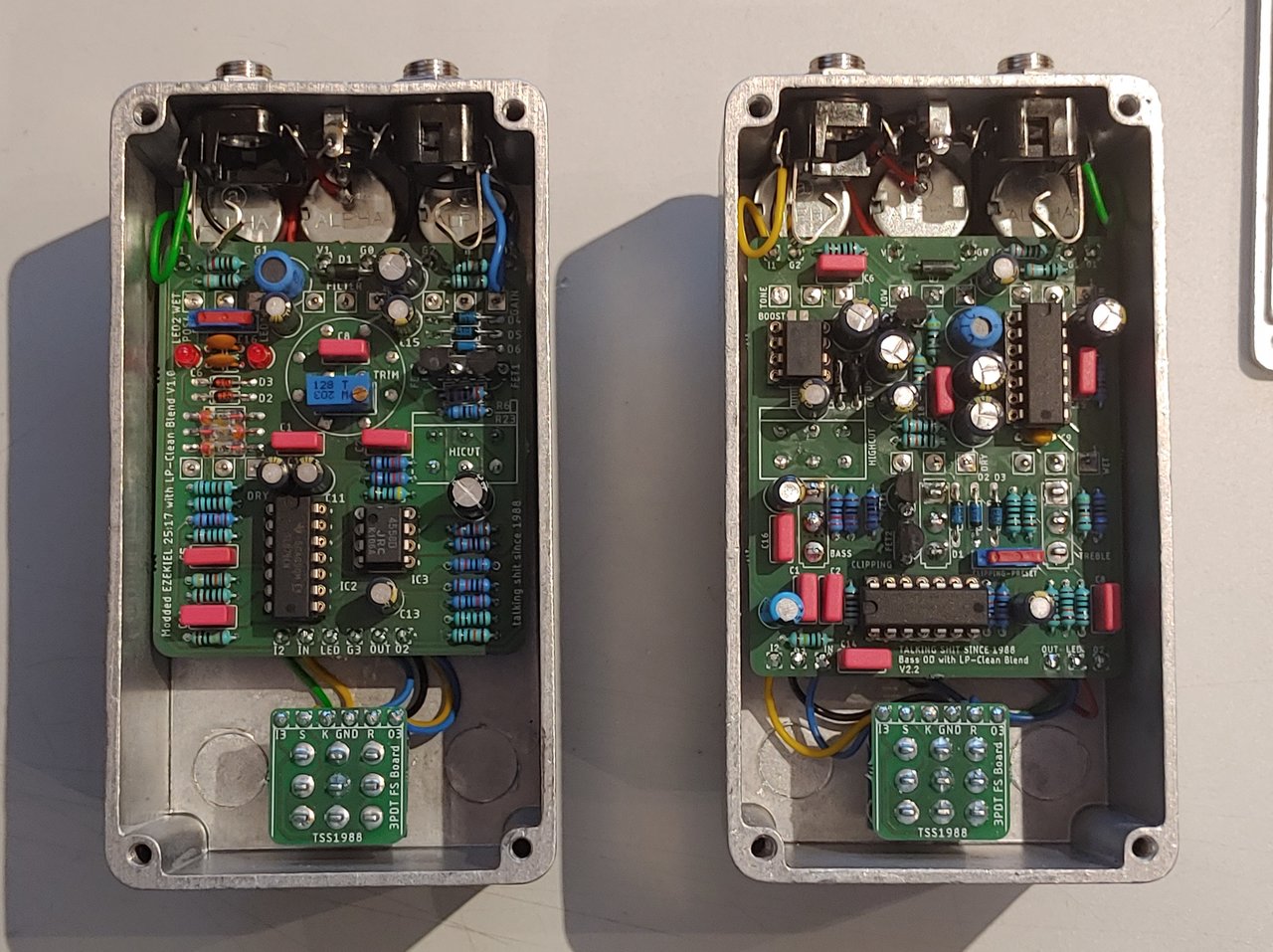

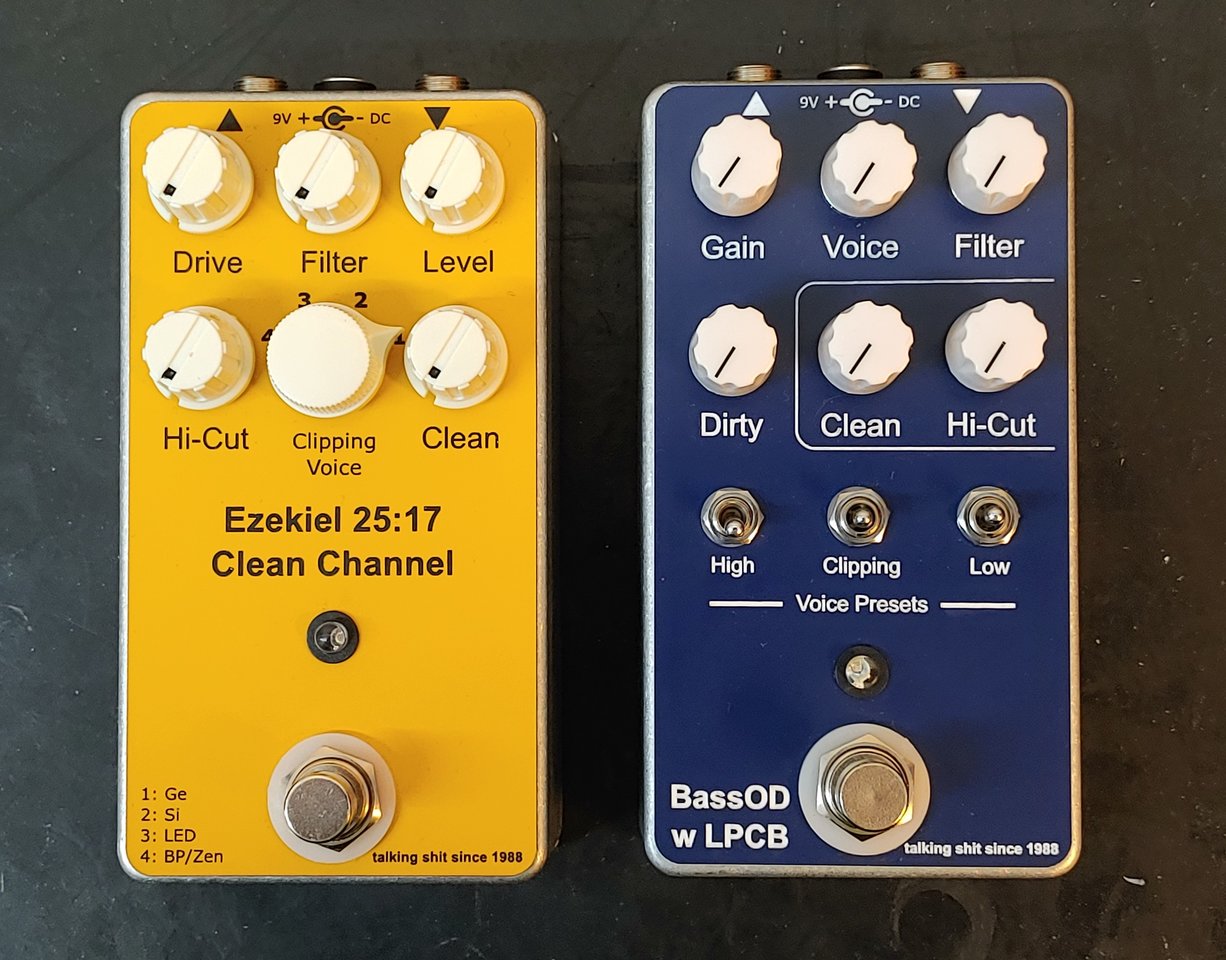

Das hier ist die neuste Version meines Bass OD, Platine etwas angepasst.
Bedienelemente sind näher zusammengerückt, intern kann man eine vierte Clipping Variante wählen und die Frontplatte habe ich übersichtlicher designed.

Den Ezekiel hab ich um einen Clean-Pfad mit Hi-Cut Filter erweitert.
Zusätzlich hab ich die Lautstärke-Unterschiede der Clipping Dioden durch eine nachfolgende Verstärkungsstufe erweitert.
Diese Verstärkung wird mit der zweiten Ebene des Drehschalters angepasst. Das Ergebnis, der Ezekiel ist in jedem Preset gleich laut.
Zusätzlich kann man die Einstellung "4" intern durch ein Preset auswählen und dessen Lautstärke mit dem Trimmer einstellen.
20211210_165700.jpg 20211130_161624.jpg

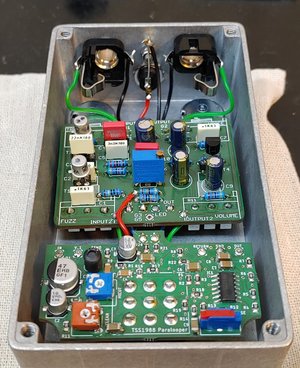

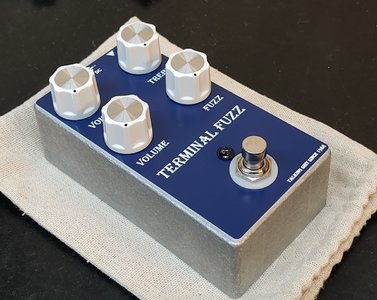

Das ist die finale Version meines Terminal Fuzz Nachbaus.
Ich hab die Werte etwas für Bass angepasst. Die letzte Transistorstufe kann man mit dem Trimmer anpassen.
Der Paralooper passt sehr schön zu dem Terminal Fuzz.
20211211_180626.jpg 20211211_180609.jpg

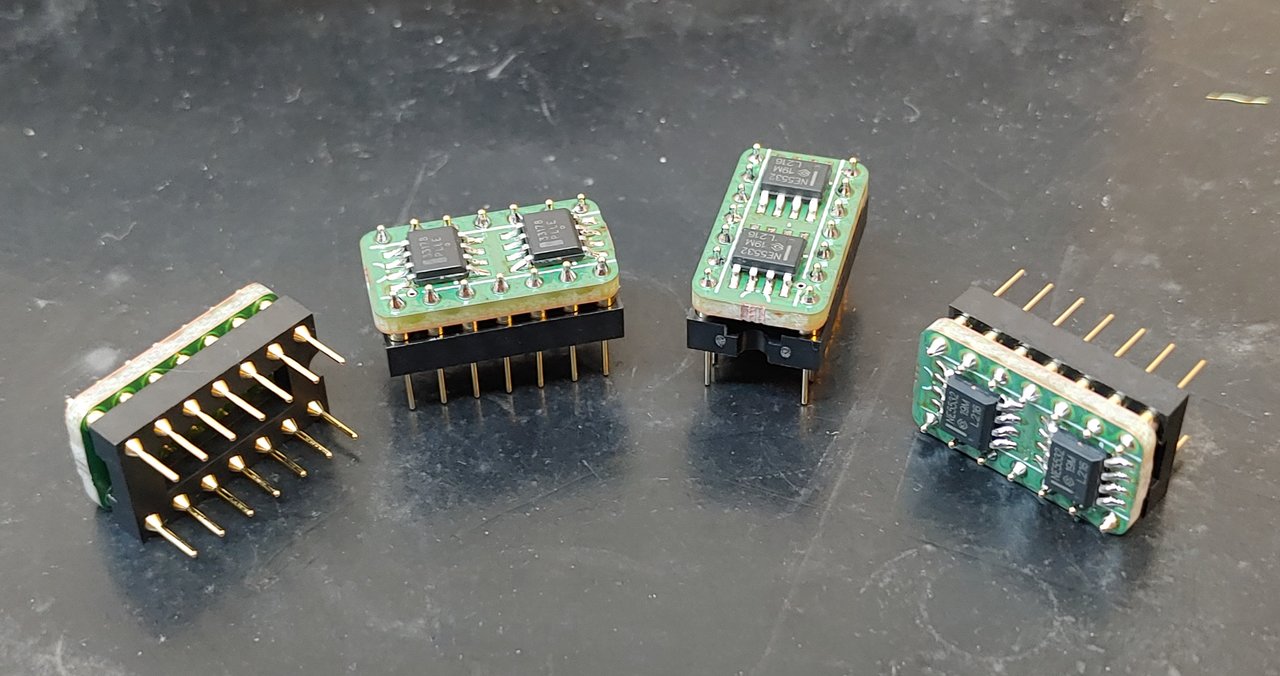

Und zum Schluss noch ein kleiner OPAMP Adapter.
Seltene Opamps, Opamps die es nur in SMD gibt, Opamps die es nur in 2-fach Version gibt... Möglichkeiten gibt es viele.
z.B. ich mag den NE5532 sehr, von diesem gibt es aber keine 4-fach Version, hiermit geht das.

Zuletzt bearbeitet:
Ein kleines Projekt das ich schon länger angehen wollte.

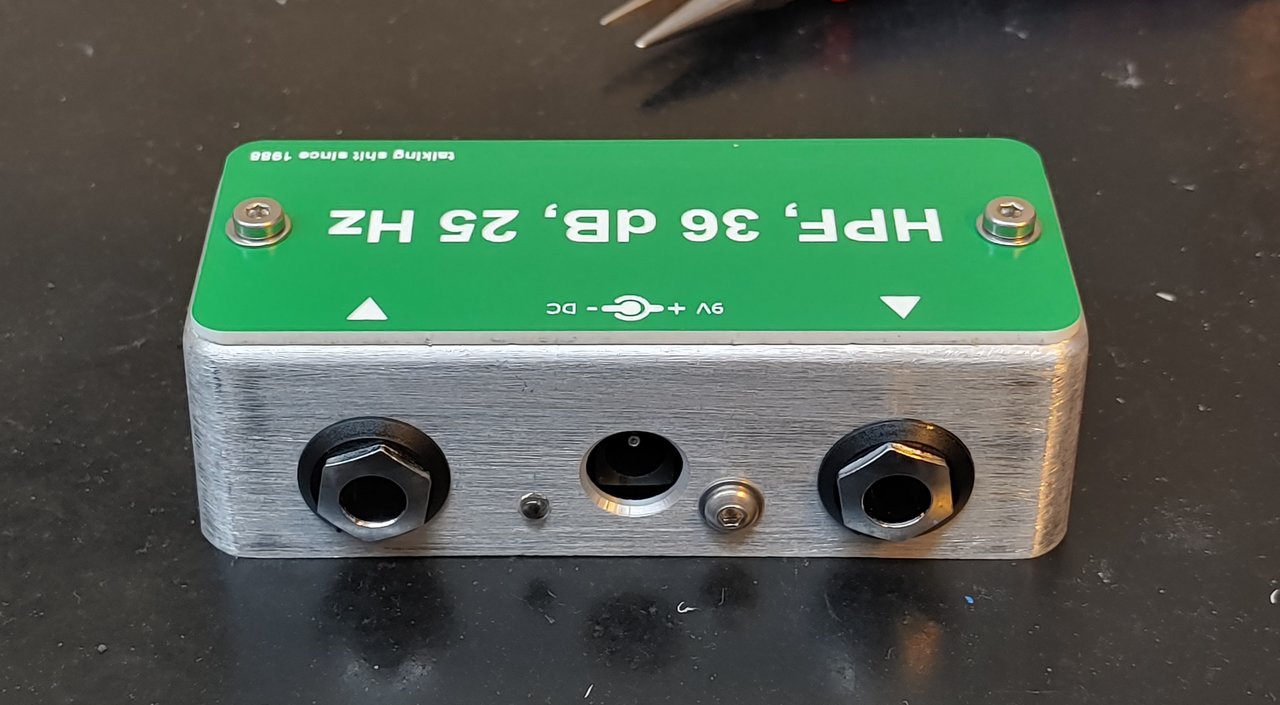

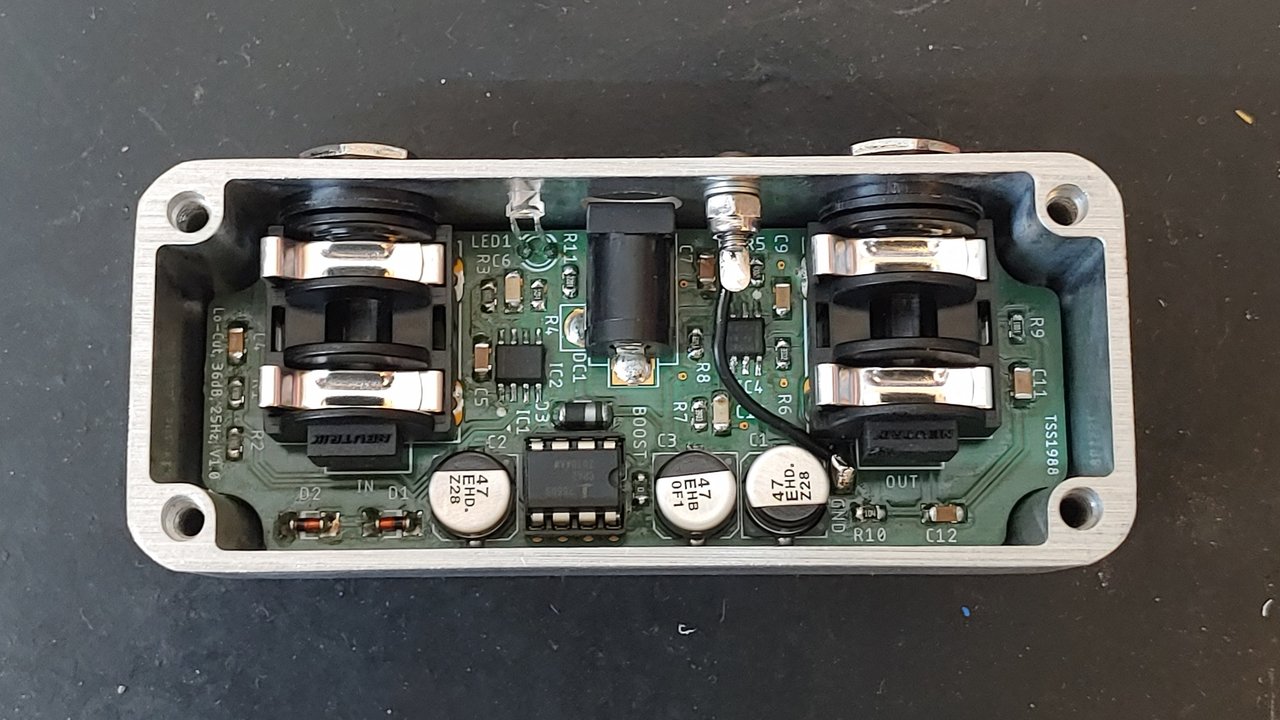

Ein Hochpassfilter 6ter Ordnung (36 dB/Oktave) bei einer berechneten Grenzfrequenz von 25 Hz. Gemessen hab ich die Grenzfrequenz bei 27 Hz (liegt entweder an meinem Oszi oder den Kerko's).

Spannungsversorgung ist symmetrisch, der 7660S macht die -9V (THT, da ich in SMD die "S" Version nicht gefunden hab und der 1054 aktuell extrem teuer ist.) Opamps sind NE5532.


Anhänge

  • 20211229_162721~2.jpg
    166 KB · Aufrufe: 110
  • 20211229_162729_HDR~2.jpg
    117,8 KB · Aufrufe: 112

Sieht wieder nach einem sehr feinen Preamp Projekt von dir aus. Welcher Amp ist das Vorbild?

Du scheinst auch mit der Bauteileversorgung zu kämpfen?

Das wird der Preamp des Orange OB1.
Und nein, ich bin mit dem obigen Teil nur noch nicht weiter gekommen, weil die Zeit knapp wurde… Noch kann ich auf einen gut gefüllten Vorrat an Bauteilen zurückgreifen. Aber ich musste tlw. schon von recht teure Quellen kaufen, da manche Teile ansonsten nur mit sehr langen Lieferzeiten zu bekommen sind. Z.B. sind die Dc/Dc Wandler zurzeit nirgends lieferbar. Und gerade die setze ich bei einigen meiner Projekte sehr gerne ein.

Wie machst du/ihr das? Kauft ihr auf Vorrat ein oder nur das, was ihr für das anstehende Projekt benötigt? Bei manchen Quellen ist die Rabbattierung tlw. so gestaffelt, dass bei Abnahme von 100 Stck der Gesamtpreis gleich dem bei Abnahme von 50 Stck ist. Natürlich kaufe ich dann 100 Stck, nur dass es sich dann tlw. um Bauteile/Bauteilkenngrößen handelt, die man manchmal nur sehr selten benötigt. Dementsprechend viel Platz benötigt man bei der „Lagerhaltung“…

Welche Quellen nutzt ihr für den Einkauf?

Zuletzt bearbeitet:
Ich nutze Shops wie: Musikding, UK Elektronik, Tube Town, Banzai, Darisus, Conrad, Reichelt, RS Online Privat (stark eingeschränktes Sortiment) und ebay Shops.
Was gibt es sonst noch für gute Quellen die an Privatleute verkaufen?

Bzgl. der Mengen, kommt immer drauf an was es ist. z.B. Widerstände kann man im dreistelligen Mengen Bereich kaufen, aber so ein LT1054 der dann bei 100 Stück immer noch 4€ kostet... ne, das mach ich nicht, da kauf ich nach Bedarf.
